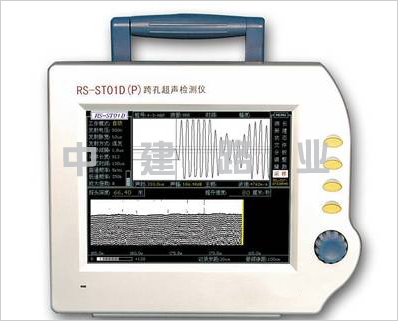

RS-ST01D(P)型全自動超聲波測樁儀

RS-ST01D(P)型全自動超聲波測樁儀應用領域

樁基/連續墻完整性快速連續法檢測

混凝土強度檢測，表面損傷、內部缺陷、表面裂縫深度的評定

鋼管混凝土缺陷檢測，錨桿灌漿飽滿度測試

地質勘察，巖體、混凝土等非金屬力學性能測試

RS-ST01D(P)型全自動超聲波測樁儀符合的技術標準

建筑基樁檢測技術規范JGJ106-2014

公路工程基樁動測技術規程JTG/TF81-01-2004

鐵路工程基樁無損檢測規范TB10218-2008

超聲回彈綜合法檢測混凝土強度技術規程CECS02:2005

超聲法檢測混凝土缺陷技術規程CECS21:2000

鐵路工程結構混凝土強度檢測規程TB10426-2004

RS-ST01D(P)型全自動超聲波測樁儀檢測原理

聲波透射法指在預埋聲測管之間發射并接收聲波，通過實測聲波在混凝土介質中傳播的聲時、頻率和波幅衰減等聲學參數的相對變化，對樁身完整性進行檢測的方法。本方法適用于已預埋聲測管的混凝土灌注樁樁身完整性檢測，判定樁身缺陷的程度并確定其位置。

RS-ST01D(P)型全自動超聲波測樁儀產品特點

采用*的野外高清晰度10.4寸彩色液晶屏;

配置高能電池滿足野外長時間測試工作;

國內數據計數后可即時回放查看。

超大功率發射模塊，超低噪音設計，波形實時顯示，波自動增強

配備USB接口大容量移動式存貯器及高能電池，滿足野外長時間工作

采集軟件單光電旋鈕智能控制，易學易用，直觀明了

實時給出換能器移動速度，位置和直觀的孔深-波列影像圖，指導現場測試

自動化測試提高工效，快速、準確地自動判讀聲參數并存儲測試波形，數據現場回放

分析軟件全面支持Win操作系統，風格統一、界面友好、操作方便、功能豐富、處理規范,自動出報告圖表并提供Word、Execl等接口

RS-ST01D(P)型全自動超聲波測樁儀主要技術指標

操作系統：高穩定可靠的WindowsCE操作系統；

控制模塊：嵌入式586工控機；

顯示屏：1240*768TFT彩色液晶屏；

操作方式：觸摸屏；

存儲容量：64MB；

深度計數方式：自動計數；

采樣間隔：0.1μs～200μs；

采樣長度：0.5～1k；

發射電壓：500V/1000V可調；

放大增益：100dB；

增益精度：0.5dB；

通道數：一個通道；

發射脈寬：0.1μs～100μs連續可調；

頻帶寬度：5kHz～250kHz；

聲幅準確度：≤3%；

聲時準確度：≤0.5%；

接收靈敏度：≤30μv；

道間串擾：≤1/400；

數據傳輸模式：USB傳輸；

工作溫度：-20℃～55℃；

供電模式：可拆卸內嵌鋰電池≥8小時；

體積尺寸（mm）：350×270×150；

重量：3.2kg（含電池）。
