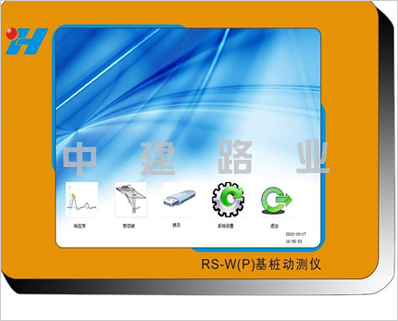

RS-W(P)型基樁動測儀

RS-W(P)型基樁動測儀應用領域：

低應變(瞬態)測樁

剪切波測量

RS-W(P)型基樁動測儀主要特點：

高集成度、高可靠性、低噪音

windows操作系統，8.4寸高亮度液晶屏，全觸摸操作

SD卡U盤直接轉出，機內約可存儲25萬根樁的數據，實現數據海量存儲

模擬量自動均衡，消除信號漂移

可同時配接加速度計及速度檢波器

自動實現連續采集、疊加、平衡調節功能

多時基功能，同時保證時域、頻域分析精度

交直兩用，直流供電可工作8小時以上

主控程序網上升級

輕巧簡便，新一代低應變基樁檢測儀

體積小、重量輕、ARM9內核工控處理單元

Windows操作系統，全觸摸操作系統

具有色的性能、低的功耗、高的可靠性及強的耐用性

*測量、長效工作、較好的現場體驗

嚴格精選ICP傳感器，高精度，寬頻響；

大容量鋰電池組；便捷的全屏觸摸操作；

配合具備強光抑制的液晶顯示，現場測試變得如此順暢簡單。

存儲方式多樣，信號穩定，多種功能自動實現

SD卡和電子盤共存，正常可存儲文件數大于50萬，輕松實現數據海量存儲；

自動實現連續采集、疊加、平衡調節功能。

互聯網一體操作

采用WINCE操作系統；標準觸摸屏輸入、USB鼠標；主控程序網上升級。

技術*，勇于突破

現場操作更為簡單、直觀

硬件達到工業化級別，軟件支持大部分主流系統

RS-W(P)型基樁動測儀主要技術指標

主機

操作系統：高穩定可靠的WindowsCE操作系統；

控制模塊：ARM9內核工控機；

顯示屏：800*600,8.4寸彩色TFT，觸摸屏；

操作方式：全觸摸；

A/D轉換：16位；

浮點放大：1～64倍；

采樣間隔：6μs～65535μs連續可調；

采樣長度：1K2K4K8K；

測量精度：±2%；

觸發方式：通道觸發，穩態觸發，外觸發；

觸發電平：高，中，低；

數據存儲：工業級寬溫電子盤256M+SD卡，U盤轉存；

工作模式：獨立采集存儲+無線實時上傳；

數據上傳：高靈敏藍牙通訊模塊+4G/3G數據網絡；

接口：USB接口，專用接口，加速度計接口，速度計接口，外觸發接口；

加速度通道：X4,5～4.2KHz；

速度通道：X10,0～4.2KHz；

電源：5500mALi電池組，DC15V/4A；

環境溫度：0℃～40℃；

體積重量：240×160×58mm,1.9Kg（含電池）。

RS-W(P)型基樁動測儀低應變加速度計

靈敏度：99.6Mv/g；

量程：50g；

諧振頻率：27kHz,橫向4.1%；

頻率范圍：0.5～9KHz。
