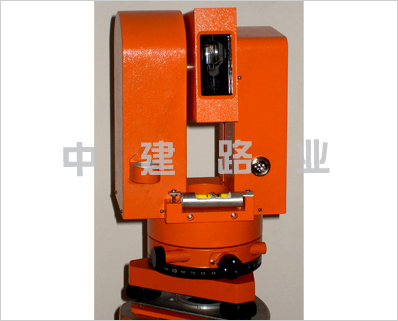

BJSD-3型激光隧道斷面檢測儀

BJSD-3型激光隧道斷面檢測儀產品用途：

BJSD-3型多功能激光隧道斷面檢測儀，它不僅保持了原有的BJSD-2系列斷面儀的斷面檢測功能，另新增前后方斷面測量，掌子面炮眼布置及圍巖變形量測等功能。功能的增強使得只用一臺儀器即可完成隧道大部分檢測項目，極大方便了施工,監理單位組織，指導施工，隧道驗收等。

BJSD-3型激光隧道斷面檢測儀產品功能:

斷面檢測功能與BJSD-2系列隧道斷面儀相同，可迅速檢測當前隧道斷面； 本儀器不僅能檢測當前斷面，而且能向前或向后檢測斷面； 圍巖變形量測功能:本儀器能進行各類圍巖的變形量測、如收斂量測等；光點(炮眼)指示功能，同時還完成隧道輪廓放樣的工作。

BJSD-3型激光隧道斷面檢測儀產品特點：

采用掌上電腦控制儀器測量，測量用戶界面友好，操作簡單；

在測量當前斷面時可實時將當前測量數據與標準斷面進行比較，并計算出超欠挖值；

儀器采用高精度的角度編碼器和測距儀，使得儀器的基本性能有可靠保證；

采用專用PDA控制儀器進行測量，現場無需筆記本電腦；

專用PDA配備了專用輸入鍵盤，極大方便了數據輸入時間，現場適應能力大大加強；

專用PDA可存儲標準斷面，現場可實時計算顯示超欠挖結果；

*3D后處理軟件功能強大，操作非常簡便，自動生成*報表。

BJSD-3型激光隧道斷面檢測儀技術參數：

檢測半徑：（0.2～60）m；

檢測精度： ±1mm ；

檢測方位角：30°～330°；

角度分辨率：0.01°；

角度精度：優于0.1°；

控制器：采用專用掌上電腦；

儲存容量：大于5000個斷面；

檢測方式：當前斷面測量

前后方斷面測量

炮眼指示

圍巖收斂

前方斷面檢測距離：隧道半徑的2倍。
