PDS-SWIII超聲波檢測儀

PDS-SWIII超聲波檢測儀簡介

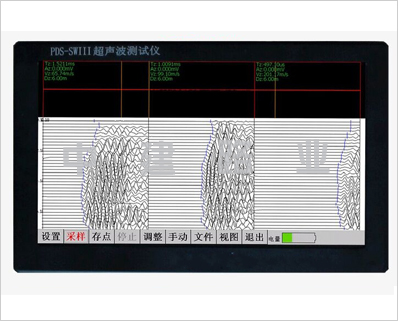

PDS-SWIII超聲波檢測儀是基于AT070TN83上開發的新型超聲波測試儀器，該機采用10寸LED背光觸摸液晶顯示屏并以WindowsCE為工作平臺操作簡單便捷。可以根據個人喜好選擇按鍵或者手觸兩種方式操作。該聲波檢測儀具有高分辨、高增益、高靈敏、高精度、線性好、低功耗等優點，可廣泛應用于：
透射法：
1、平面超聲波測試：完整性，缺陷、強度、力學參數測試。
2、孔中聲波測試：巖體強度化分，基樁完整性檢測。
3、孔中聲CT層析成像：巖體軟弱結構面，溶洞檢測折射法。
折射法：
1、平面超聲波測試：砼損傷層檢測。
2、平面超聲波測試：巖體松動范圍檢測。
3、一發雙收單孔檢測：巖體風化殼、軟弱結構面劃分。
4、孔中彈性波測試：縱、橫波聲速地層分層評價，彈性力學參數測試。
反射法：
1、平面超聲波測試：砼路面厚度測試。
2、錘擊反射波法：砼厚度及缺陷檢測。
PDS-SWIII超聲波檢測儀技術參數
采樣間隔：0.1us～50ms；
采樣通道：3個獨立通道，一次完成3個剖面；
測讀方式：手動游表、自動尋找波的聲時與聲幅；
測讀參數：聲時與聲幅二維參數；
發射方式與頻率：單次發射和連續發射，＞10次/秒；
發射電壓：發射電壓500V/1000V；發射脈寬1us～1000us；數字調節；
換能器標稱頻率：10K；25K；50K；100K；250K；500KHz；
放大器帶寬：1K～500kHz；
接收靈敏度：＞=10uv；
顯示方式：10寸寬屏TFT液晶顯示器；
數據輸出：專用ＰＤＳ文件格式；
掃描寬度：采樣長度*采樣間隔=102.4us～51.2s；
掃描延時：延遲點數*采樣間隔=0us～500s；
游標定義：2個游標；
測量穩定性：通過國家計量認證；
使用環境：工作溫度：-20℃～+60℃，相對濕度：０～95%ＲＨ；
供電能力：AC：200～240V，DC：5～8.4V；鋰電池組供電時間＞6小時；
尺寸重量：280×160×40mm,儀器自重1.8KG。
PDS-SWIII超聲波檢測儀計算機系統技術參數
芯片組：CortexTM-A8；
主頻：1GHz；
內存：1G；
顯示：10寸寬屏TFT液晶顯示器；
FLASH：1G；
總線界面：觸摸屏；
接口：USBRS232以太網；
數據存儲：2G–16GSD卡；
電池容量：5.2AH；
操作系統：WindowsCE6.0；
工作溫度：-20℃～+60℃。
