電液伺服動靜疲勞試驗機

DPL-100型電液伺服動靜疲勞試驗機產品簡介

可以滿足金屬金屬材料、非金屬材料、復合材料及結構件、零部件的動態性能測試：可進行拉伸、壓縮、彎曲疲勞試驗測試，可實現過“零”疲勞試驗，并可進行高低周性能試驗。

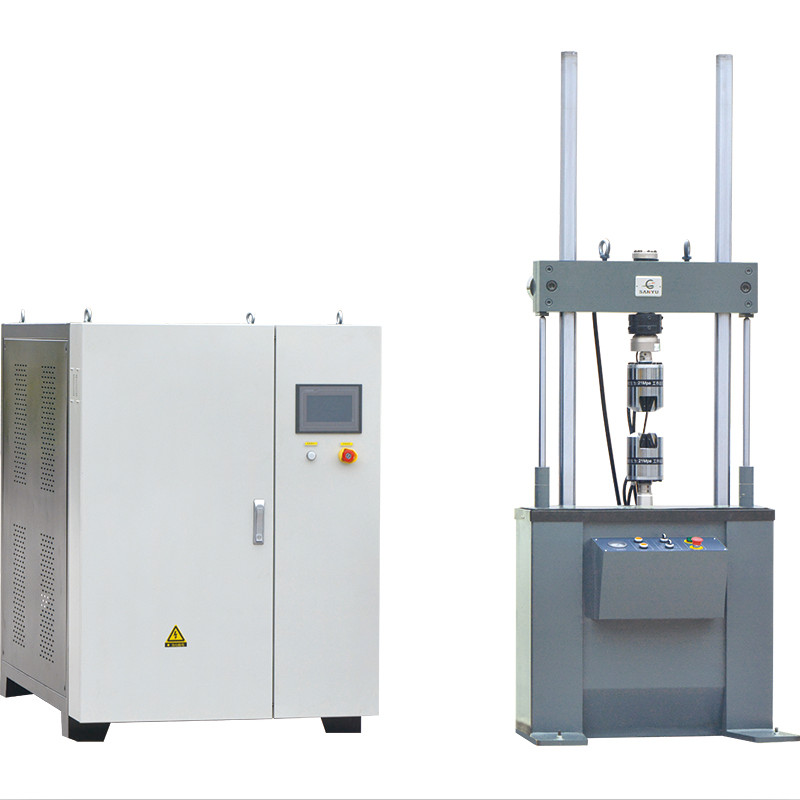

DPL-100型電液伺服動靜疲勞試驗機是采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機、伺服動作器、伺服油源、測控系統、試驗輔具組成，試驗力100kN，試驗機準確度等級優于0.5級。

DPL-100型電液伺服動靜疲勞試驗機是一款通用性較強的產品，可以滿足金屬金屬材料、非金屬材料、復合材料及結構件、零部件的動態性能測試：可進行拉伸、壓縮、彎曲疲勞試驗測試，可實現過“零”疲勞試驗，并可進行高低周性能試驗。

DPL-100型電液伺服動靜疲勞試驗機技術參數

1.試驗力測量：采用動態負荷傳感器對試驗力進行無慣性測量

試驗力：動態：±100kN；靜態：±100kN；

試驗力測量范圍：1～100%FS（連續全量程測量）；

試驗力測量精度：示值相對誤差±0.5%；

控制精度：靜態精度±0.5%；動態精度±2%；

傳感器精度等級：0.05級；

輸出靈敏度1.5—2mv/v；

非線性≤0.03%F.S；

滯后≤0.03%F.S；

不重復度≤0.03%F.S；

蠕變≤0.03%F.S；

零點溫度漂移≤0.003%F.S./℃；

輸出溫度影響≤0.003%F.S./℃；

響應時間：≤3ms；

2.位移測量：采用LVDT測量伺服作動器位移量

位移量程：±75mm；

測量分辨力：0.001mm；

測量精度：±0.2%FS；

3.變形測量控制：采用應變片式動態引伸計測量試樣變形量

軸向引伸計：標距50mm，量程-2~+5mm；

軸向引伸計：標距100mm，量程-4~+10mm；

軸向引伸計：標距6mm，量程5mm。

變形測量范圍：0.8～100%FS；

變形量程：±2mm；

測量精度：示值相對誤差±0.5%；

控制精度：±3%設定值；

4.DPL-100型電液伺服動靜疲勞試驗機主機

立柱凈距離：550mm，立柱直徑Φ80mm；

上下夾頭（移動）距離：50mm~900mm，方便安裝高溫爐

試驗力：動態：±100kN；靜態：±100kN；

伺服作動器行程：±75mm；

工作臺高度：約1000mm；

機架剛度：≥3×108N/m；

主機外形尺寸：1000×800×3100mm（長×寬×高）；

總重量：約1000kg；

5.液壓伺服油源

額定流量：40L/min；

額定壓力：21MPa；

總功率：15kW；

6．DPL-100型電液伺服動靜疲勞試驗機試驗附具

上下夾頭同軸度：夾具加持可靠，對中性符合ASTM標準，≤5%。

拉伸圓試樣夾持鉗口：1套：Φ7-12mmΦ12-18mmΦ18-30mm。

拉伸扁試樣夾持鉗口：1套：厚度1-20mm，寬度60mm；

壓縮試驗夾頭：Φ150mm。

三點彎曲臺。

7．全數字動態伺服控制器：

每個控制板具有3個數字量的輸入功能和3個模擬量的輸出功能；

4路光電隔離DI，4路光電隔離DO；

系統采集分辨率為19/24位，在滿量程使用范圍內免除了量程的人工轉換；

傳感器的測量信號具有100Hz到1000Hz范圍內多種濾波器，提供了高精度，低漂移，低噪聲性能；

動態閉環控制頻率：5000Hz；

信號發生器頻率范圍：0～1000Hz；

試驗頻率范圍：0.001—100Hz。
