錨桿質量檢測儀

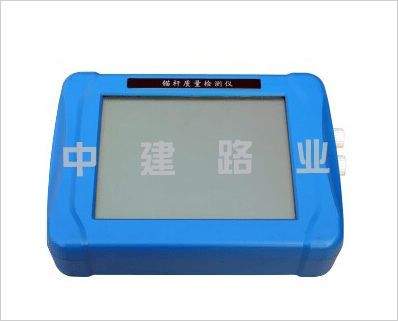

EL-MG2000型錨桿質量檢測儀產品概述：

錨桿質量檢測儀由超磁致伸縮換能器、錨桿質量檢測儀和分析處理軟件組成。超磁致伸縮換能器產生的彈性波，沿著錨桿傳播并向錨桿周圍輻射能量，錨桿質量檢測儀檢測到反射回波，并對信號進行分析與存儲，*后由分析軟件進行進一步分析。

反射信號的能量強度和到達時間取決于錨桿周圍或端部的灌漿狀況。通過對信號進行處理和分析，可以確定錨桿長度以及灌漿的整體質量。

EL-MG2000型錨桿質量檢測儀執行標準：

◆JGJ/T182-2009《錨桿錨固質量無損檢測技術規程》

產品特點:

◆采樣精度高：儀器AD采樣精度為18位；

◆功耗低，連續工作時間長：1次充電能使用很長時間；

◆儲量大：可存儲2.4萬條實測數據；

◆對比性好：采樣重復性好，大屏幕顯示，同時顯示三條曲線；

◆便攜性好：主機尺寸250mm*190mm*75mm，質量2.7kg，可單人工作；

◆界面美觀完好：儀器中文界面，輸入簡單快捷；

◆分析軟件功能強大：能智能建立錨桿錨固模型及相應分析參數，有多種輔助分析功能，如：數

字濾波、頻譜分析、積分、微分及相位分析和反射波自動提取功能（依據軍事雷達信息捕作理論）；

◆直接將檢測結果導入到EXCEL數表，打印檢測結果圖表。

EL-MG2000型錨桿質量檢測儀技術參數：

錨桿質量檢測儀：

◆A/D轉換精度：18位

◆采樣頻率：1kHz~1MHz

◆采樣間隔：1~100us

◆采集器帶寬：10Hz~50kHz

◆接收靈敏度：≤12uV

◆顯示：7寸真彩觸摸屏（800*480）

◆電源：24V-4400MAH鋰電池

◆充電電源：25.2V-2A充電器

◆尺寸：250*190*75mm

◆重量：3.5kg超磁致伸縮換能器：

◆換能方式：超磁致伸縮材料

◆觸發方式：按鍵觸發

◆響應時間：0.2s

◆電源：24V-4400MAH鋰電池

◆充電電源：25.2V-2A充電器

◆尺寸：150*110*275mm

◆重量：2.7kg

EL-MG2000型錨桿質量檢測儀產品配置：

◆超磁致伸縮換能器：1臺

◆大功率超磁聲波發射震源：1個

◆發射震源連接線：1條

◆換能器觸發按鍵：1條

◆錨桿質量檢測儀：1臺

◆接收傳感器：1個

◆接收傳感器連接線：1條

◆充電器：1個

◆USB連接線：1條

◆手錘：1個

◆分析軟件：1套

◆說明書及保修卡：1份
