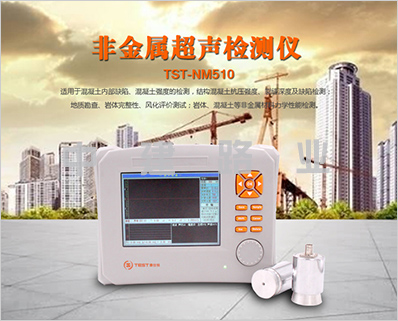

TST-NM510型非金屬超聲檢測儀

TST-NM510型非金屬超聲檢測儀簡介

TST-NM510型非金屬超聲檢測儀是應用超聲脈沖檢測技術對混凝土、巖石陶瓷、石墨、塑料等非金屬材料和構件進行無損檢測的智能化儀器。它集超聲波發射、雙通道同步接收、數字信號高速采集、聲參量自動檢測、數據分析處理、結果實時顯示、數據存儲與輸出等功能于一身。它可用于強度檢測、結構內部缺陷和裂縫檢測、勻質性、損傷層厚度檢測、混凝土基樁完整性檢測及材料力學、物理性能檢測等。下面的章節將詳細的介紹各個功能模塊的應用。

TST-NM510型非金屬超聲檢測儀技術參數：

1、主控單位：工業級專用系統；

2、顯示屏：6.5英寸、高亮度、TFT彩色液晶屏；

3、操作方式：按鍵+光電旋鈕；

4、聲時測讀精度：±0.05μs；

5、幅度測讀范圍：0-177dB；

6、幅度分辨率：3.9‰；

7、接收靈敏度：≤10μv；

8、放大器帶寬：5HZ—500KHZ；

9、*大采樣長度：≤64k；

10、采樣周期：0.05μs、0.1μs；0.2μs；0.4μs；0.8μs；1.6μs；3.2μs；6.4μs；

11、發射電壓：60V、125V、250V、500V、1000V可選；

12、通道：雙通道；

13、傳輸方式：USB或串口；

14、供電方式：鋰電池供電，可連續工作8-10小時。

TST-NM510型非金屬超聲檢測儀產品特點：

1、適用于混凝土內部缺陷、混凝土強度的檢測，結構混凝土抗壓強度、裂縫深度及缺陷檢測；地質勘查、巖體完整性、風化評價；

2、測試：巖體、混凝土等非金屬材料力學性能檢測；

3、雙通道實時動態波形顯示，測試過程中自動調整波形、幅度，自動記錄高程；

4、半反半透、高亮度TFT彩色液晶屏，陽光下更清晰；

5、接收靈敏度高，穿透距離大（混凝土中*大穿透距離達10米）；

6、便攜式一體結構，適用于現場使用；

7、功能完善、性能穩定、性價比高，是教學、科研等需求多樣化的用戶的*設備。

TST-NM510型非金屬超聲檢測儀儀器維護

為了更好使用本儀器，請您使用前仔細閱讀用戶手冊。在使用中請注意以下事項：

1、防震：儀器在搬運過程中應防止劇烈震動。

2、防熱：工作環境溫度應在0℃～40℃之間。

3、防磁：使用時盡量避開電焊機、電鋸等強電磁場干擾源。

4、防腐蝕：在潮濕、灰塵、腐蝕性氣體環境中使用時應加必要的防護措施。

5、儲存：儀器應放在通風、陰涼、干燥（相對濕度小于80％）、室溫環境下保存。若長期不使用應定期通電開機檢查。

注意：本儀器為*儀器，內有高壓電路，請勿擅自將儀器拆開，否則可能危及人身*和損壞儀器！

TST-NM510型非金屬超聲檢測儀產品配置清單

儀器箱：1個；

主機：TST-NM510型1臺；

AC/DC電源模塊（含交流電源線）：1套；

平面換能器50kHz：2支；

產品檢驗合格證書：1頁；

分析軟件光盤：1張；

用戶手冊：1本；

分析軟件用戶手冊：1本；

背包帶（含墊肩）：1條；

文件包：1個；

U盤：1個；

充電器：1套；

平面換能器-主機信號線10米：2條。
