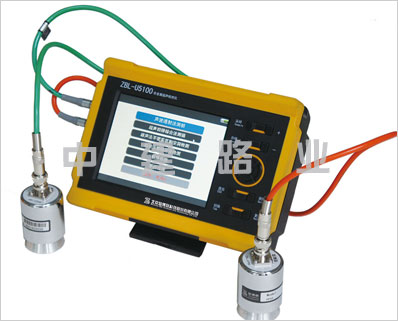

非金屬超聲檢測儀
圖文傳真：010-67990586
E-mail：bjzjly17@163.com
ZBL-U5100型非金屬超聲檢測儀應用領域：
1.結構混凝土抗壓強度、裂縫深度及缺陷檢測；
2.超聲透射法快速檢測基樁、連續墻完整性；
3.地質勘查、巖體完整性、風化評價測試；
4.巖體、混凝土等非金屬材料力學性能檢測；
ZBL-U5100型非金屬超聲檢測儀產品特點
性能穩定、性價比高；
實時顯示波形、聲參量數據及處理結果示意圖，檢測結果一目了然；
超大功率發射、超低接收噪聲，在無缺陷混凝土中對測穿透距離可達10m；
外殼防水、防摔設計，適應各種惡劣使用環境；
半反半透、高亮度、TFT彩色液晶屏，陽光下更清晰；
*分析處理軟件依據現行多種主流相關檢測規程設計，可自動生成WORD格式檢測報告；
支持U盤存儲；
高可靠性工業級專用控制系統，性能穩定可靠；
內置鋰電池，可即充即用，滿足野外長期工作需要；
體積小，重量輕，攜帶方便。
ZBL-U5100型非金屬超聲檢測儀技術參數
|
主控方式 |
內置A8工控主板 |
|
|
顯示屏 |
5.7英寸、高亮度、TFT彩色液晶電容屏 |
|
|
操作方式 |
銨鍵+觸摸屏 |
|
|
存儲方式 |
內置電子硬盤（≥4GB）+大容量U盤 |
|
|
信號采集模式 |
自動連續快速采集 |
|
|
通道數 |
1發射+1接收 |
|
|
觸發方式 |
信號觸發 |
|
|
采樣周期 |
0.025μs~1638.4μs多檔可選 |
|
|
聲時精度 |
0.025μs |
|
|
聲時測度范圍 |
±1677.7ms |
|
|
動態范圍 |
154dB |
|
|
頻帶寬度 |
3~450kHz |
|
|
接收靈敏度 |
≤10μV |
|
|
增益精度 |
0.5dB |
|
|
發射電壓 |
65、250、500、1000V四檔可調 |
|
|
通訊接口 |
標準USB、MiniUsb、Wi-Fi、藍牙 |
|
|
工作時間 |
>5小時 |
|
|
供電方式 |
內置 |
鋰電池 |
|
外置 |
220VAC/DC |
|
|
主機尺寸 |
210mm×149mm×60mm |
|
|
主機重量 |
1.36kg(含內置電池) |
|
|
工作環境 |
溫度 |
-10℃~+40℃ |
|
濕度 |
<90%RH |
|
ZBL-U5100型非金屬超聲檢測儀規范標準
超聲回彈綜合法檢測混凝土強度技術規程------------------------CECS02：2005
超聲法檢測混凝土缺陷技術規程------------------------------------CECS21：2000
建筑基樁檢測技術規程-------------------------------------------------JGJ106—2014
公路工程基樁動測技術規程-------------------------------------------JTG/TF81-01-2004
深圳市建筑基樁檢測規程----------------------------------------------SJG09-2007
鐵路工程基樁檢測技術規程-------------------------------------------TB10218-2008
北京市《回彈法、超聲回彈綜合法》-------------------------------DBJ/T01-78-2003
上海市《結構混凝土抗壓強度檢測技術規程》-------------------DG/TJ08—2020—2007
山東省《超聲回彈綜合法檢測混凝土強度技術規程》----------DBJ14-027-2004
鐵路工程結構混凝土強度檢測規程----------------------------------TB10426-2004
廣東省《建筑地基基礎檢測規范》----------------------------------DBJ15-60-2008
上海市《建筑基樁檢測技術規范》----------------------------------DGJ08-218-2003
聲波檢測儀----------------------------------------------------------------JJG990-2004
?
