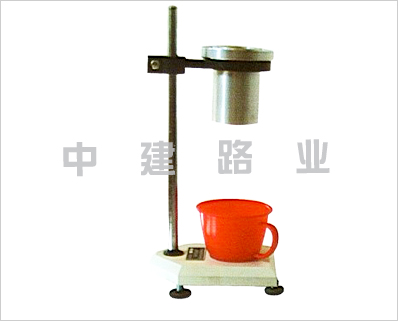

ISO流出杯

一、QNB型ISO流出杯用途:
QND型ISO流出杯符合*IS02431-1984"色漆和清漆一用流出杯測定流出時間"。QN型ISO流出杯，適用于測定牛頓型或近似牛頓型的流動性質液體產品的粘度，用流出時間"秒"來表示，屬于實驗室，車間和施工現場、控制、實驗用儀器。ISO流出杯，流出口分為3r、4r和6r三種，可根據測試樣的不同粘度適當選用不同流出犯徑的流出杯。ISO流出杯具有體積小、重量輕、使用方便、數據可靠等優點。
二、QNB型ISO流出杯技術指標:
1、測量范圍:7-700厘斯。
3號杯:7-40厘米，4號杯:35-135厘斯，6號杯:110-685厘斯。2、流出口內徑尺寸:3號杯:φ3士O.Olr，4號杯:φ4士O.Olr，6號杯:φ士O.Olr。
3、流出口高:20+0.05r。
4、流出杯內錐體角度1200。
5、流出杯內圓柱體直徑φ50士O.1r。
6、流出杯內圓柱體高:50士O.1r。
7、流出杯的上口邊緣至圓錐底部的高:3號杯:63.0+O.1r，4號杯:62.7士O.1r，6號杯:62.1士O.1r。
8、流出杯和流出口的內壁表面粗糙度不大于0.5um。
三、ISO流出杯結構:（略）
四、QNB型ISO流出杯輔助器具:
1、溫度計分度為0.1•C。
2、圓形泡式水平儀。
3、平玻璃板式直邊刮板。
4、秒表分度為O.1秒。
5、105ml搪瓷杯。
五、QNB型ISO流出杯操作與使用說明:
1、試驗前，應將ISO流出杯內部用紗布或軟毛刷蘸上溶劑擦拭干凈。特別是流出口，應仔細清洗，直至干凈為止。
2、使試樣溫度保持在23°C士0.5°C內(或按商定的溫度，溫度變化不超過O.5°C)，用試棒將試樣攪拌均勻，并靜止分鐘以上，試樣中不得有氣泡產生。
3、根據試樣的粘度范圍，適當選擇一種流出杯，使試樣在杯中流出時間在30-100S之內，將選好的流出杯擦拭干凈，放在支架上。調正支架水平螺釘，使粘度杯處于水平位置。
4、在ISO流出杯下面放置150ml搪瓷杯，并與流出口間，距離至少保持在lOOm以上。用手指堵住流出口咀后，將被測試樣慢慢倒?jié)M流出杯中，用平玻璃板沿流出杯上邊緣，水平的滑過去，(使試樣水平面與流出杯上邊緣處于同一水平位置)將多余之試樣刮入流出杯邊緣之凹槽中。(注意:此時試樣中不應有氣泡產生)然后迅速移開手指，同時開動秒表。待流出口處的液流一斷即停止秒表。此時秒表所指示的時間即為該試樣的全部流出時間，*至O.2S。
5、使用同一試樣的另一份試樣進行*次測定，計算兩次測定值的平均值。
如兩次測定值之差大于它們平均值的5%，則應該進行第三次測定。如第三次測定與前兩次任何一次測定值之差不大于它們平均值的5%，則取該兩次測定值的平均值為測定結果。如第三次測定值仍沒符合以上要求，則本方法不適用于該試樣。
6、流出杯使用完畢后，要注意將流出杯用紗布或軟毛刷蘸上溶劑擦拭干凈放置保存。
六、ISO流出杯之校正:在20-30°C的溫度范圍內的某一溫度下，采用己知運動粘度的標準泊，按"操作與使用說明"的各項步驟測定標準油的流出時間，測定時溫度*至+0.1°C。
記錄流出時間，此時間應在30-100S之內，*好接近此范圍的中間值，準確至0.2S。
如所得兩次測定值分別與標準流出時間之差不大于標準流出時間的3%，即可認為此流出杯適合適用。
