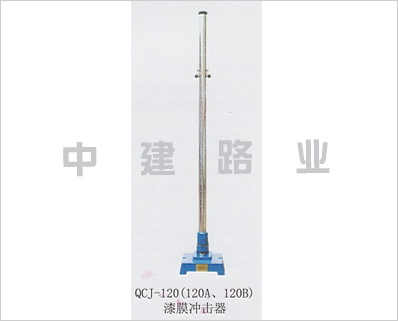

QCJ-120(A/B)漆膜沖擊器

一、QCJ-120(A/B)漆膜沖擊器概述
QCJ—120（120A、120B）型系列漆膜沖擊試驗器用于以固定質量的重錘落于試板上而不引起漆膜破壞的*大高度120厘米表示的漆膜耐沖擊性試驗。本儀器沖擊頭沖擊試板后，無二次回彈現象。
二、QCJ-120(A/B)漆膜沖擊器主要技術指標
儀器型號
技術指標 QCJ—120型 QCJ—120A型 QCJ—120B型
儀器刻度長度 120±0.2cm 120±0.2cm 120±0.2cm
分度 1cm 1cm 1cm
錘體質量 （1000±1）g (1000±1)g (2000±2)g
沖擊頭規格 S直徑8mm S直徑16mm S直徑16mm
枕墊塊凹孔直徑 15mm 15mm 16.3mm
曲率半徑 R2.5-3mm R2.5-3mm R2.5-3mm
沖擊頭沖擊深度 （2±0.1）mm （2.5±0.1）mm （2.5±0.1）mm
招待標準 GB/T1732—93漆膜耐沖擊測定法 GB/T5237.4-2000鋁合金建筑型材第4部分粉末噴涂型材 ASTM•D2794-92有機涂層抗快速形變（沖擊）作用的測試方法
三、QCJ-120(A/B)漆膜沖擊器主要結構及工作原理：
主要結構：
1、底座
2、枕墊塊
3、沖桿
4、支臂
5、螺釘
6、滑筒
7、定位標
8、控制器組件
QCJ-120(A/B)漆膜沖擊器工作原理:
由控制器螺釘將帶有掛鉤的重錘固定在所要求的高度上，其高度即滑筒刻度所示高度刻線與定位標刻線重合。按壓控制螺釘則控制器彈簧被壓縮，此時控制滑塊的圓孔與控制器上蓋及控制器下底的圓孔對正使掛鉤脫落，重錘落下，撞擊沖桿，沖桿向下作用在事先放在枕墊塊上的試板上。之后，提升重錘體，取出試板，以觀察試板上漆膜試驗情況。
四、QCJ-120(A/B)漆膜沖擊器操作與使用
1、準備
（1）使用前，請詳細閱讀本說明書。
（2）調零。檢查定位標是否對零線，如有偏差，將重錘降落到滑筒底部（因沖桿部分裝有復位彈簧，重錘需沿滑道向下按壓，才能降到底部）。調節定位標兩側螺釘。使定位標上刻線與零線重合。
（3）底座留有二個安裝孔，可用M12螺栓將沖擊器穩裝在平坦的地面或工作臺上。
2、QCJ-120(A/B)漆膜沖擊器操作
（1）試板的放置。把備妥的試板放置在枕墊塊上，且緊貼于枕墊塊凹孔，漆膜朝上，使受沖擊點距試板邊緣不少于15mm，或在試板中間處。若使用一個試板作數次試驗時，應使每個沖擊點邊緣相距不少于15mm。
（2）重錘投放高度的設置。同時松動控制器螺釘，控制器件可按滑筒兩側滑道上下移動。根據試驗要求，先取高度時，請將定位標上刻線與滑筒刻度線重合即可，將控制器螺釘擰緊、固定。
（3）試驗舉例。依照標準中的有關規定，完成重錘投放高度的設置，將制備好的試板置于枕墊塊上。按壓控制螺釘，重錘即自由地落在沖桿上，沖桿將沖擊力傳給枕墊塊上的試板。將重錘提升起，由控制器掛住重錘上的掛鉤，取出試板。用4倍放大鏡觀察，判斷漆膜有無裂紋、皺紋及剝落等現象。本試驗舉例僅供參考，具體的試驗方法，以標準中的有關規定為準。
五、QCJ-120(A/B)漆膜沖擊器維護與保養
1、儀器應置于干燥、清潔、無腐蝕性氣體環境中。儀器應經常保持清潔，運動部分靈活。
2、當控制器因保管或使用不當有障礙時，可用內六角扳手松開支臂上M10內六角螺釘，將滑筒卸下，然后擰下控制器螺釘，重錘及兩側螺釘，由管底部用改錐卸下定位標支架緊固螺釘，即可將控制器取出進行清潔、修理。
