巴克霍爾茲壓痕試驗儀

一、QHY型巴克霍爾茲壓痕試驗儀用途：
QHY型巴克霍爾茲壓痕試驗儀（以下簡稱壓痕儀）適用于色漆、清漆的單層涂膜或多層涂膜的壓痕試驗。此壓痕儀僅用于塑性變形的表面測量抗壓力。當使用壓痕儀在規定條件下施壓涂膜時，即可形成壓痕長度。以壓痕長度倒數的函數表示抗壓痕性試驗結果。當要求涂膜的性能（抗壓痕性）提高時，抗壓痕性值就增大。
二、QHY型巴克霍爾茲壓痕試驗儀技術參數：
1、壓痕儀整個裝置重1000±5g；
2、壓痕儀上的有效負荷重500±5g；
3、讀數顯微鏡：a、放大倍數20倍；
b、附帶光源入射角大于60°；
c、讀數精度0.1mm。

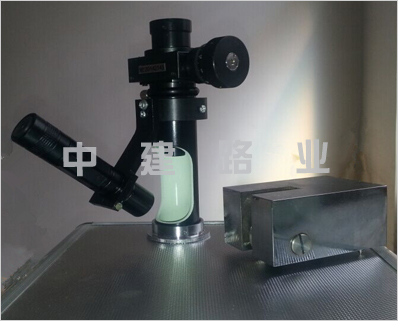

三、QHY型巴克霍爾茲壓痕試驗儀結構：
1、壓痕裝置
它是由矩形金屬塊、硬質工具鋼制的具有尖銳刀刃金屬輪、以及兩個尖腳所組成。
2、測量裝置
它是由一個20倍讀數顯微鏡，并附有大于60°的照明，以產生在壓痕長度上一個影像。
四、QHY型巴克霍爾茲壓痕試驗儀使用方法：
1、通常具備的要求
a、在一個硬的平整無扭曲、表面無可見隆起的底材上；
b、在測試負荷下，底材須不變形；
c、在測試期間，漆膜一般表現塑性變形，而不是彈性變形；
d、漆膜須在壓痕裝置的負荷下，膜厚仍保持至少10um的厚度；
e、漆膜須均勻、光滑和清潔。
2、取樣按GB3186規定進行。
3、試板按GB9275—88中第5條的要求制做。
4、QHY型巴克霍爾茲壓痕試驗儀試驗步驟
（1）試驗環境條件
除非另有規定，試驗應在溫度23±2°C；相對濕度（50±5）%的條件下進行。
（2）壓痕長度測定
a、將試板漆膜朝上，放在穩固的試驗臺平面上；
b、將壓痕器輕輕地放在試板適當的位置上；放時應先使裝置的腳與試板接觸，然后小心地放下壓痕器。可先在試驗壓痕的位置上做記號，以便壓后重新找到壓痕。放置30±1s后拾起裝置離開試板時，應先是壓痕器，后是裝置的腳。
c、除非另有規定，移去壓痕器后35±5s期間內，用顯微鏡放在測定的位置上，測定壓痕產生的影像長度以毫米表示，*到0.1mm，記錄其結果。
d、在同一試板上的不同部位進行5次試驗，計算其算術平均值。
（3）抗壓痕性的計算
a、將平均值數字修約成*近似表中某一欄的值，用該壓痕長度舍入值查表來得到抗壓痕性。
b、通過下式計算抗壓痕性：
100/L中式：L—壓痕長度mm
下表表明了壓痕長度和抗壓痕性之間的關系，也列出了壓痕深度和涂層厚度。

壓痕長度mm
抗壓痕性
壓痕深度um
使用涂層的*小厚度
um
0.8 125 5 15
0.85 118 6 20
0.9 111 7 20
0.95 105 7 20
1.0 100 8 20
1.05 95 9 20
1.1 91 10 20
1.15 87 11 25
1.2 83 12 25
1.3 77 14 25
1.4 71 16 30
1.5 67 18 30
1.6 63 21 35
1.7 59 24 35
五、QHY型巴克霍爾茲壓痕試驗儀注意事項：
1、測量使用后應將儀器擦干凈放回包裝盒內。
2、儀器應放在干燥處。
3、每次使用后應將手電筒中的電池（自備）拆下。
