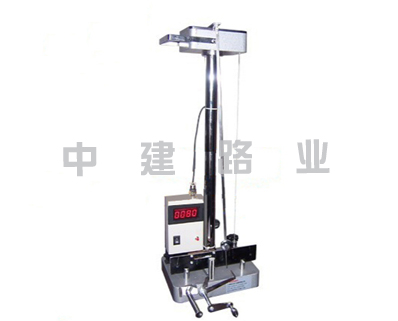

數顯漆膜擺式硬度計

一、QBY-II型數顯漆膜擺式硬度計用途
QBY-Ⅱ型擺桿式漆膜硬度計是QBY型擺桿式硬度計的改型。它的主要特點表現在水平機構的改進；刻度標尺能夠水平移動，便于零點調整；加之配以光電計數器，因此，快速、準確、節省人力。
本儀器所遵循的設計依據依然為GB1730-79。因此，適用于色漆、清漆及其有關產品的取樣試驗，以測定色漆、清漆及其有關產品的皮膜硬度。
二、QBY-II型數顯漆膜擺式硬度計技術指標
（一）擺
1、擺的形式M—3
2、擺的總質量120g±1g
3、擺的玻璃值440S±6S記數：352±4次
（二）專用計數器
1、電源22V~50HZ
2、功耗4W
3、記數范圍0~999
三、QBY-II型數顯漆膜擺式硬度計工作原理及結構
1、工作原理
有一定重量和形狀的擺，接觸于被測皮膜的表面，由于重力擺和涂層間的相互作用是復雜的彈性和粘彈性的兩種性質，且又因擺的重量、形狀以及地理和環境等因素的影響，因此，表面愈軟，接觸于這一表面的重力擺的擺幅衰減愈快。
皮膜硬度的表示是以一定重量的擺，置于標準玻璃上，在規定的角度范圍內所擺動的振幅時間或次數和置于被測皮膜上，在規定的角度范圍內所擺動的在振幅時間或次數之比表示之，即：
H=n/n0
式中：n：擺在皮膜上，在規定的角度范圍內所擺動的振幅時間或次數。
n0：擺在玻璃板上，在規定的角度范圍內所擺動的振幅時間或次數。
2、QBY-II型數顯漆膜擺式硬度計結構：
QBY—Ⅱ型擺桿式漆膜硬度計共分五部分組成，即a、底座部分；b、工作臺部分；
c、擺；d、計數器部分；e、儀器外罩部分。
四、QBY-II型數顯漆膜擺式硬度計操作與使用
1、從附件箱里拿出地角調整螺釘墊片，放入儀器外罩內，把主機放置其上，調整地角螺釘，觀看水平泡，把主機調整并置于水平位置。
2、把電源插頭線盒光電頭線分別插于計數器后面的各自插座上。把光電頭線另一端的U型支架放在標尺后面的U型支架固定槽內，并用相應的螺釘緊固。光電頭所放的位置應在標尺刻度線2°內側之切線位置處。
3、把擺從附件箱里取出來，置于工作臺和標準玻璃板上，扳起定位提手，把擺之橫梁上的缺口對準定位提手的刀口，擺靜止后，應對準標尺刻度的另點，如不在另點則應水平移動標尺，然后用支柱上的螺釘緊固住。
4、啟動擺條推動機構、止動機構，使擺條置于5°的正視線上，扳下定位提手。
5、接通計算器電源，啟動計數器電源開關，推動止動裝置使擺條自由擺動（注意擺條支點不要移動）擺條在標準玻璃上擺動的時間為440S±6S，次數為352±4次。若不在此時間或次數內則應調整擺上的微調捶，反復微調，使其達到上述標準值。
6、把所測涂料用涂膜涂布器或其它方法均勻地涂布在試驗用玻璃板上。
7、涂膜的干燥（自干或烘干）應達到產品要求所規定的時間。
8、漆膜的厚度應達到產品所規定的標準。
9、把制備好的漆膜試驗板放置在工作臺上，觀其擺從2°~5°擺動所用的時間和次數，并將其秒數，或次數記錄下來。
10、用工作原理一節中所提供的公式計算之，所得之數即為所測漆膜硬度值，一般在一塊試片上（不同位置）作三次試驗，將所得的結果求取算術平均值為*后結果，但兩次所測得之差，不得大于3%（秒數）度數不得大于5%。
11、每次試驗前應用乙醚、乙醇或溶機汽油將標準玻璃板或擺條上的鋼珠擦拭干凈，擦拭所用之抹布應清潔，不要把標準玻璃板造成劃痕。
12、支點鋼珠應定期檢查，當發現有鋼珠表面損傷時，可稍微移動鋼珠，變換它的接觸點，鋼珠表面如磨至不符合要求時，則應更換新鋼珠。
13、應當指出：本儀器反映了涂料對其環境的敏感性，因而試驗應當在25±1°C，相對濕度60%~70%，周圍無振動的條件下，且在無氣流的條件下進行之。因此，試驗時須加外罩并關閉所有小門。
