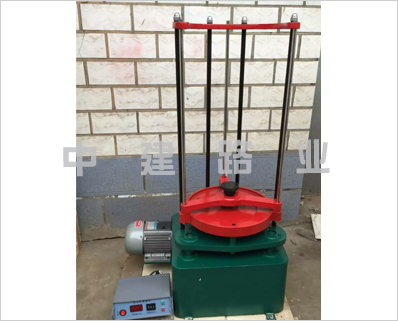

ZBSX-92A型頂擊式震擺儀

ZBSX-92A型頂擊式震擺儀用途
適用于地質，冾金，化工，煤炭，國防，科研，砂輪，水泥，建筑等部門的化驗和試驗室中對物料進行篩分分析。
ZBSX-92A型頂擊式震擺儀主要結構
本機構主要有機座，上蓋，回轉結構，震擊機構，夾緊機構與套篩組成，具有體積小，重量輕，外形美觀，裝配自動，停車裝置結構*，性能良好，轉幅度大，震擊力強，篩選效果好，使用裝夾套方便靈活等優點。
ZBSX-92A型頂擊式震擺儀技術參數
篩具*大直徑200-300毫米
回轉半徑12.5毫米
篩搖動次數221次/分
震擊次數147次/分
上下震幅行程8毫米
定時范圍0-60分鐘
電機功率0.37千瓦
電壓380V
速轉2800轉/分
ZBSX-92A型頂擊式震擺儀工作原理
本機有電機通過傳動軸，渦輪付帶動擺動架上的主偏心軸旋轉，從而又連帶動其他兩個付偏心軸回轉促使整個篩組的擺動得到半徑，也等于偏心距的平面圓周擺動。
同時在同一臺電機帶動另一個渦輪付通過凸輪，頂桿裝有篩組的擺動架，周期地頂起靠自重落在機座上，使擺動架得到平面圓周擺動的同時進行震擊。
