圓錐動力觸探儀

一、63.5kg圓錐動力觸探儀用途
重型觸探儀利用一定的落錘能量，將一定尺寸的圓錐形探頭打人土中的難易程度(貫入度)對地基土作出工程地質評價。本方法適用于沙土，粘性土(包括黃土)、人工填土，較松散的顆粒土。
二、63.5kg圓錐動力觸探儀技術參數
1、觸探直徑：42mm鉆桿；穿心錘重：63.5Kg
2、擊錘重量：10kg±10g
3、落距：500mm
4、*大貫入深度：600mm
5、貫入錐度：60°
6、貫入錐*大直徑：ф40mm
三、63.5kg圓錐動力觸探儀組成結構

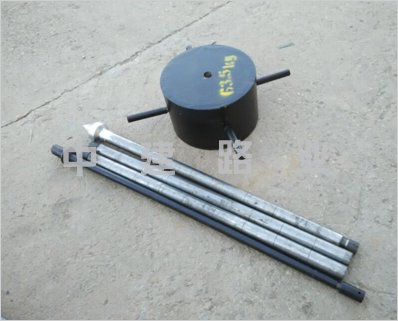

重型觸探儀主要由探頭、觸探桿及穿心錘3部分組成。
四、63.5kg圓錐動力觸探儀操作規程
1.貫入前，觸探架應安裝平穩，保持觸探孔垂直。
2.貫入前，應使穿心錘自由下落，落距為76±2cm，將一定規格的標準貫入器打入土中15cm，再打入30cm，用后30cm的錘擊數為標準貫入試驗的指標N。
3.當觸探長度大于2m時，錘擊數應根據校正系數進行校正。
