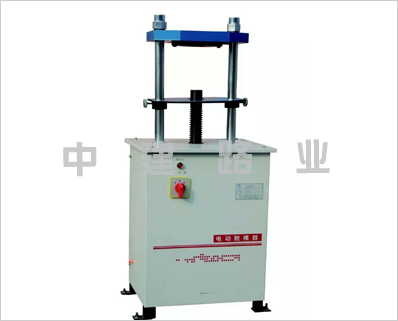

電動脫模器

一、LD-141型電動脫模器適用范圍
電動脫模器適用于土工擊實試驗試件，馬歇爾擊實試件和無側限抗壓試件的脫出，具有脫力大、結構簡單、容易操作、穩定可靠、外形美觀等特點。儀器裝有上下限限位保護，可自動停機。是目前較理想的機型。
二、LD-141型電動脫模器技術參數
1、工作電壓：AC380V50Hz
2、電動脫模器功率：1.1KW
3、升降速率：120±10mm/分
4、脫模規格：Φ100、Φ152（土工擊實）；Φ101.6、Φ152.4(馬歇爾擊實)；Φ50、Φ100、Φ150（無側限抗壓）
5、*大脫模高度：260mm
三、LD-141型電動脫模器使用方法
（一）電動脫模器檢查機器
1、先按通電源，電源指示燈亮，檢查上、停、下按鍵是否有效，（三相接線位置不能接反），然后再分別檢查頂出桿至*高位和降至*低位后能否自動停機。
（二）電動脫模器脫模
1、電動脫模器脫Φ50試件
（1）將Φ50小頂板安置在頂板下（出廠時已安裝好）。
（2）在頂出桿上放置Φ50頂塊（棒）。
（3）在試件平臺上放置Φ50試件托板。
（4）調整試件與頂板之間距離。
（5）把Φ50試模筒放在試件托板上，開動機器進行脫模（在接近頂板時注意對中），至試件脫出后立即停機。
2、電動脫模器脫Φ100、Φ101.6試件
（1）在頂板下放置Φ100中頂板。（卸去Φ50小頂板）
（2）在試件平臺上放置Φ100試件托板。
（3）在頂出桿上放置Φ100頂塊。
（4）調整試件與頂板之間距離。
（5）將被脫試模筒放在試件托板上，開動機器進行脫模（在接近頂板時應注意對中），至試件脫出后立即停機。
3、電動脫模器脫Φ150、Φ152、Φ152.4試件
（1）卸去頂板下和試件平臺上的頂板和試件托板。
（2）在頂出桿上放置Φ150頂塊。
（3）調整試件與頂板之間距離。
（4）將被脫試模筒放在試件平臺上，開動機器進行脫模（在接近頂板時，應注意對中），至試件脫出后立即停機。
四、LD-141型電動脫模器注意事項
1、電動脫模器上升限位是以*大上升高度限位的，所以脫出低于*大限位的試件，脫出后應立即停機，防止試件脫出太高落下?lián)p壞。
2、試模筒中的試模塞應保留在筒中以便于脫模。
3、電動脫模器使用三相交流電，（相位不能接反），應嚴格按操作面板上的指示接線，否則將損壞機器。
4、應經常向頂出桿上部背面的油孔中注入機械油加以潤滑。
5、電動脫模器每次使用完畢，應將儀器擦拭干凈。
