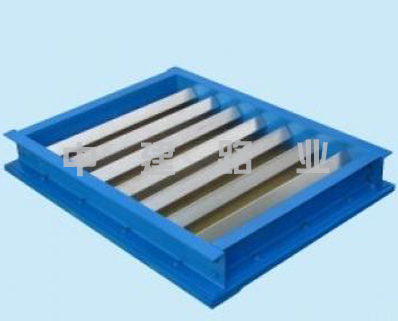

刀口約束早期開裂試驗設備

NJ-BEC型刀口約束早期開裂試驗設備檢測方法:早期抗裂試驗方法

執行標準：《混凝土長期性能和耐久性能試驗方法標準》（GB/T50082-2009）

尺寸：800mm×600mm

產品介紹：

本設備用于混凝土在約束狀態下早期抗裂性能測試和評價。設備采用7道刀口（刀口截面形狀為直角等腰三角形底邊和正方形聯結而成，刀口長600mm）誘導受約束的混凝土開裂，測試敏感度高，能反映混凝土的早期抗裂性能（對絕大多數混凝土，均可使其在12小時內開裂）。

NJ-BEC型刀口約束早期開裂試驗設備產品特點：

1.鋼制模具，底板采用不小于5mm厚的鋼板。

2.七根應力誘導發生器，分別用50mm×50mm、40mm×40mm角鋼與5mm×50mm鋼板焊接組成。

NJ-BEC型刀口約束早期開裂試驗設備試驗步驟

1.試驗宜在恒溫恒濕室中進行，應能使室溫保持在20±2℃，相對濕度保持在60±5％。

2.將混凝土澆筑至模具內，混凝土攤平后表面應比模具邊框略高，使用平板表面式振搗器或者采用搗棒插搗，控制好振搗時間，防止過振和欠振。

3.在振搗后，用抹子整平表面，使骨料不外露，表面平實。

4.試件成型30分鐘后，應立即調節電風扇直吹試件表面，使試件表面中心處風速為5m/s，風向平行于試件表面。

5.從混凝土攪拌加水開始起算時間，到24小時測讀裂縫。裂縫長度以肉眼可見裂縫為準，用鋼直尺測量其長度，取裂縫兩端直線距離為裂縫長度。應測量每條裂縫的長度。當一個刀口上有兩條裂縫時，可將兩條裂縫的長度相加，折算成一條裂縫。裂縫寬度用放大倍數至少40倍的讀數顯微鏡（分度值為0.01mm）測量，應測量每條裂縫的*大寬度。

6.根據混凝土澆注24h后測量得到裂縫數據，計算平均開裂面積、單位面積的裂縫數目和單位面積上的總開裂面積。
