水泥膠砂試模

一、40×40×160型水泥膠砂試模用途：
40×40×160mm抗折試模*制作水泥軟練法抗折試塊之用。
二、40×40×160型水泥膠砂試模主要技術規格：
1．成型試塊規格（長×寬×高）16×4×4cm
2．模腔制造公差見附圖
3．試模凈重6.5kg
4．外形尺寸（長×寬×高）245×165×60cm
三、40×40×160型水泥膠砂試模的構造與使用：

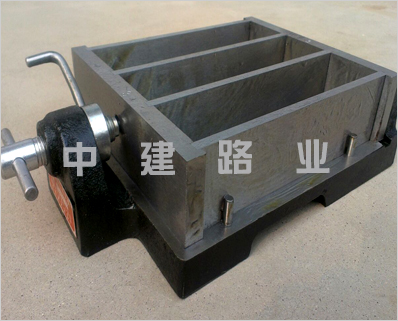

本模型為可裝卸的三聯試模，如附圖所示。底座7用鑄鐵制成，其上下兩面均經刨平，上平面裝有兩只定位銷5。端板4和隔板6均用扁鋼制造，其組成模腔的各平面均經磨光。壓塊3和壓緊螺絲2鉚成一體，并與銷軸1一起構成壓緊裝置，用以壓緊或松開端板，便于快速裝卸。
裝模時應注意端板與隔板的下平面與底座上平面須靠緊，不得撓起，必要時可以在壓緊模型的同時，用木錘輕擊各板的上平面，使與底座貼緊。
每次裝模前需在組成模腔的各另件表面涂一層薄薄的機油，然后使隔板與定位銷靠緊，以免模腔歪斜。
每次脫模后，應立即擦凈各個另件表面的余料并涂油防銹。
本模型在使用過程中應定期（每季一次）檢查模腔尺寸，當發現其公差超過GB177-77規定時，應立即停止使用。
