砂漿推出儀

1．TCY-3A型砂漿推出儀一般規定

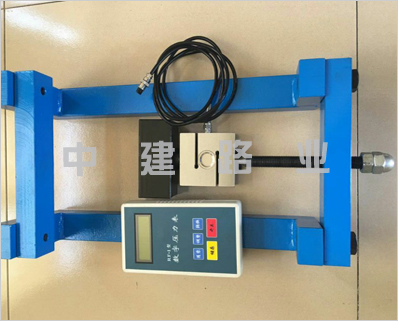

(1)推出法適用于推定240mm厚普通磚、燒結多孔磚、蒸壓灰砂磚或蒸壓粉煤灰磚墻中的砌筑砂漿強度，所測砂漿的強度等級宜為1MPa～15MPa。檢測時，將推出儀安放在墻體的孔洞內。推出儀由鋼制部件、傳感器、推出力峰值測定儀等組成。
(2)選擇測點應符合下列要求。
1)測點宜均勻布置在墻上，并應避開施工中的預留洞口。
2)被推丁磚的承壓面可采用砂輪磨平．并應清理干凈。
3)被推丁磚下的水平灰縫厚度應為8～12mm。
4)測試前，被推丁磚應編號，并詳細記錄墻體的外觀情況。
2．TCY-3A型砂漿推出儀的技術指標
(1)推出儀的主要技術指標應符合表的要求。
(a)平剖面；(b)縱剖面
1-被推丁磚；2-支架；3-前梁；4-后梁；5-傳感器；
6-墊片；7-調平螺絲；8-傳力螺桿；9-推出力峰值測定儀
TCY-3A型砂漿推出儀的主要技術指標
額定推力/KN：30；
相對測量/（%）：20-80；
額定行程：80mm；
示值相對誤差/（%）：±3。
(2)力值顯示儀器（或儀表）應符合下列要求。
1)*小分辨值為0.05kN，力值范圍為0～30kN。
2)具有測力峰值保持功能。
3)儀器讀數顯示穩定，在4h內的讀數漂移應小于0.05kN。
(3)推出儀的力值應每年校驗一次。
3．TCY-3A型砂漿推出儀試驗步驟
(1)取出被推丁磚上部的兩塊順磚，應遵守下列規定。
1)使用沖擊鉆在A點打出約40mm的孔洞。
2)用鋸條自A至B點鋸開灰縫。
3)將扁鏟打入上一層灰縫，取出兩塊順磚。
4)用鋸條鋸切被推丁磚兩側的豎向灰縫，直至下皮磚頂面。
5)開洞及清縫時，不得擾動被推丁磚。
(2)安裝推出儀，用尺測量前梁兩端與墻面距離，使其誤差小于3mm。傳感器的作用點，在水平方向應位于被推丁磚中間，鉛垂方向應距被推丁磚下表面之上15mm處。
(3)旋轉加荷螺桿對試件施加荷載，加荷速度宜控制在5kN/min。當被推丁磚和砌體之間發生相對位移，試件達到破壞狀態。記錄推出力Nij
(4)取下被推丁磚，用百格網測試砂漿飽滿度Bij
4．TCY-3A型砂漿推出儀數據分析
(1)單個測區的推出力平均值，應按下式計算：
(1-7)
式中Ni——第i個測區的推出力平均值(kN)，*至0.01kN；
Nij-第i個測區第j塊測試磚的推出力峰值(kN)；
ζij—磚品種的修正系數，對燒結普通磚，取1.00，對蒸壓（養）灰砂磚，取1.14。
(2)測區的砂漿飽滿度平均值，應按下式計算：
請參考：砌體工程現場檢測技術標準GB/T50315-2011
式中Bi——第i個測區的砂漿飽滿度平均值，以小數計；
Bij—第i個測區第j塊測試磚下的砂漿飽滿度實測值，以小數計。
(3)測區的砂漿強度平均值，應按下列公式計算：
(1-9)
(1-10)
式中f2i—第i個測區的砂漿強度平均值(MPa)；
ζ4i—推出法的砂漿強度飽滿度修正系數，以小數計。
當測區的砂漿飽滿度平均值小于0.65時，不宜按上述公式計算砂漿強度，宜選用其他方法推定砂漿強度。
注意：對蒸壓（養）灰砂磚墻體，f2i相當于以蒸壓（養）灰砂磚為底模的砂漿試塊強度。
