立式砂漿攪拌機

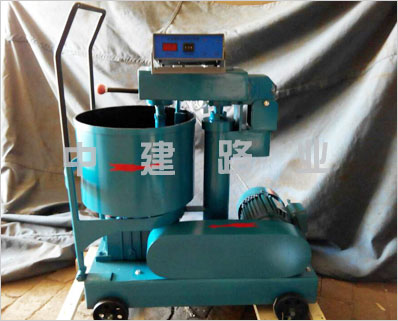

UJZ-15型立式砂漿攪拌機概述
立式砂漿攪拌機是為了配合推廣實施推廣實施國家建設部發部（JGJ70-90）建設沙漿基本性能試驗方法標準，而設計的專用設備，主要用于建筑行業，大專院校、科研單位、質檢部門作墻體粉面材料及磚砌墻用沙漿強度試驗的攪拌機械。也適用于生產人造大理石廠家面料及其他粉末狀攪拌工作。 它具有攪拌葉按順時針運動而攪拌筒按逆時針運動的兩個相對旋轉，因此它具有攪拌均勻、攪拌時間短、效率高、操作方便等特點。
UJZ-15型立式砂漿攪拌機結構原理
1、本設備有箱體、電機、蝸輪箱、齒輪箱、葉片、刮板、筒體，蝸架及程控器組成。
2、本機傳動型式為電機連接蝸輪箱蝸桿，傳動 蝸輪，蝸輪軸上端通過離合器帶動攪拌筒作逆時針方向旋轉，蝸輪軸下端輸出齒輪與立柱下端齒輪哧合，通過立軸上聯接器傳動上齒輪箱主動齒輪，經中間齒輪傳動攪拌齒輪帶動攪拌葉片作順時針轉動、具體傳動程序為：攪拌筒轉速 1452×2/48=60.42r/min
UJZ-15型立式砂漿攪拌機技術參數
1、攪拌葉片:2層4片×45°
2、攪拌葉運轉直徑：φ200mm
3、攪拌葉轉速：（順時針）80±4r/min
4、攪拌筒轉速：（逆時針）60±2r/min
5、攪拌筒容量：28L
6、攪拌筒額定容量：（出料）15L
7、攪拌筒內徑：380mm
8、攪拌筒筒深：250mm
9、固定葉與攪拌筒壁間隙：2±0.5mm
10、攪拌葉與攪拌筒底間隔：2±0.5mm
