混凝土電阻率檢測儀

DZL-4000型混凝土電阻率檢測儀產品用途:

混凝土電阻率測定儀也叫電位檢測儀（銹蝕分析儀），混凝土中鋼筋的腐蝕是一個電化學過程，它產生電流使金屬離解，電阻率越低，腐蝕電流流過混凝土就越容易，腐蝕的可能性就越大，因此測量混凝土的電阻率可以有效評價其抗腐蝕能力和評估現有鋼筋的腐蝕程度。

適用規范：《建筑結構檢測技術標準》GB/T50344-2004;

《混凝土結構工程施工質量驗收規范》GB50204-2002

DZL-4000型混凝土電阻率檢測儀產品概述

DZL-4000便攜式電阻率測試儀是我公司*新研發的產品，通過測量混凝土表面電阻率來探測鋼筋銹蝕情況。本產品采用標準間距為50mm的Wennerarray電極。采用5節5號電池（AA電池）供電，理論不間斷使用12小時。

產品特點:

1.海綿塞式傳感器確保良好電接觸

2.大液晶彩色屏幕直顯；

3.可充電電池保證長時間工作；

4.測試數據保持功能，連續記錄、*可靠；

5.附微型打印機直接打印；

6.便攜式儀器箱易于攜帶；

DZL-4000型混凝土電阻率檢測儀測試方法和原理

由于混凝土質量較差或保護層厚度不足，混凝土保護層受二氧化碳侵蝕炭化至鋼筋表面，使鋼筋周圍混凝土堿度降低，或由于氯化物介入，鋼筋周圍氯離子含量較高，均可引起鋼筋表面氧化膜破壞，鋼筋中鐵離子與侵入到混凝土中的氧氣和水分發生銹蝕反應，其銹蝕物氫氧化鐵體積比原來增長約2~4倍，從而對周圍混凝土產生膨脹應力，導致保護層混凝土開裂、剝離，沿鋼筋縱向產生裂縫，并有銹跡滲到混凝土表面。由于銹蝕，使得鋼筋有效斷面面積減小，鋼筋與混凝土握裹力削弱，結構承載力下降，并將誘發其它形式的裂縫，加劇鋼筋銹蝕，導致結構破壞。

鋼筋銹蝕，設計時應根據規范要求控制裂縫寬度、采用足夠的保護層厚度（當然保護層亦不能太厚，否則構件有效高度減小，受力時將加大裂縫寬度）；施工時應控制混凝土的水灰比，加強振搗，保證混凝土的密實性，防止氧氣侵入，同時嚴格控制含氯鹽的外加劑用量，沿海地區或其它存在腐蝕性強的空氣、地下水地區尤其應慎重。

混凝土電阻率測試儀可以很快的測試出鋼筋的銹蝕狀態。混凝土電阻率在銹蝕預警時起重要的作用。混凝土電阻率越小，說明混凝土中鋼筋的銹蝕可能性或銹蝕速度越大。

DZL-4000型混凝土電阻率檢測儀技術參數

1.量程：0~2000kΩ•cm

2.分辨率：0.1kΩ•cm

3.準確度：±1kΩ•cm

4.尺寸：205×100×35（mm）

5.重量：396g（主機含電池）

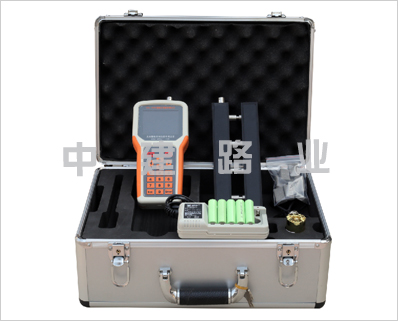

DZL-4000型混凝土電阻率檢測儀主要配置

1.主機1臺

2.Wenner電極1根

3.連接線1根

4.5號充電電池5節

電池充電器1個

5.海綿塞8個

6.微型打印機1個

打印機連接線1根

打印紙1卷

說明書及保修卡
