高強螺栓智能檢測儀

一、YJZ-500E型高強螺栓智能檢測儀主要功能簡介

該檢測儀根據標準GB50205、GB/T3098、GB/T1228等有關要求設計制造，可對大六角頭高強螺栓連接副(M16—M30)的軸力、扭矩、扭矩系數、進行檢測，顯示并打印。當軸力達到標準規定的值后，檢測儀發出蜂鳴聲并記錄檢測數據峰值，設備停留1秒鐘后自動反轉松開試樣，同時檢測儀根據檢測的軸力和扭矩自動計算出扭矩系數并且自動顯示出來；當一組試驗做完后檢測儀自動計算N個試件的平均軸力、平均扭矩、平均扭矩系數、標準偏差和變異系數等；

二、YJZ-500E型高強螺栓智能檢測儀技術參數和指標

1.1軸力范圍：50-500kN

1.2扭矩范圍：200-2000Nm

1.3螺栓規格：M16-M30

1.4螺栓長度：60-280mm

1.5重復性：1%

1.6相對分辨率：0.5%

1.7數據處理：專用測控系統，配品牌電腦一臺，品牌A4打印機一臺。

1.8控制方式：計算機數據處理、配有專用測控系統

1.9實驗報告內容具有：編號、日期、規格、標準預拉力、8個原始數據、平均拉力、平均扭矩、扭矩系數、標準偏差、試驗曲線等；

1.10顯示方式和內容：計算機液晶顯示預拉力、扭矩雙數顯，具有峰值保持功能；

1.11提示功能：預拉力、扭矩進入上下限具有紅綠燈顯示及報警提示功能。

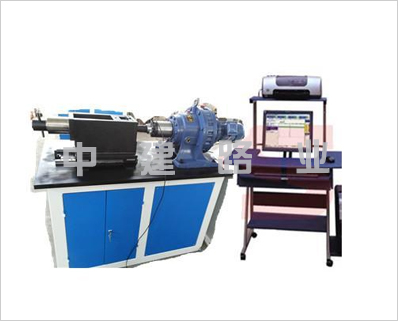

三、YJZ-500E型高強螺栓智能檢測儀結構組成

1、試驗機結構：臥式結構

2、擺線針輪減速機（含電機）

 3、試樣放置及拉伸裝置

 4、工作臺

5、承載機柜

6、電器控制系統等

7、品牌計算機、品牌液晶顯示器及A4打印機

四、YJZ-500E型高強螺栓智能檢測儀附具

根據國家相關標準GB/T3098.1-2000，JGJ82-2011選用特殊材料精心設計加工制作而成，它通過不同方式的組合，可以進行螺栓楔負載試驗和普通拉力試驗、螺栓保證*小拉力荷載試驗、螺母保證荷載試驗。該夾具通過連接拉桿夾持到*試驗機的鉗口內，即可以進行各種拉力試驗，普通液壓*試驗機不需添加或更改其它裝置。夾持式樣規格為M10-M30。組成含夾具體、平墊、楔負載塊、螺母試驗芯棒等1套 共計65件。

五、驗收、安裝

1.  驗收

1．1  設備驗收在訂貨方進行。

1．2  驗收標準：按協議書作為驗收依據。

2．安裝

設備到達后，訂貨方按使用說明書完成就位、安裝。

六、YJZ-500E型高強螺栓智能檢測儀質量保證

設備三包期為正式交貨之日起一年。在三包期內，供貨方對設備出現各類故障及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務。

七、交貨期

現貨

八、 技術情報和資料的保密：

1 本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；

2 我方對用戶提供的技術情報和資料亦承擔保密義務。

九、其他：本技術方案未描述之處雙方協商確定。
