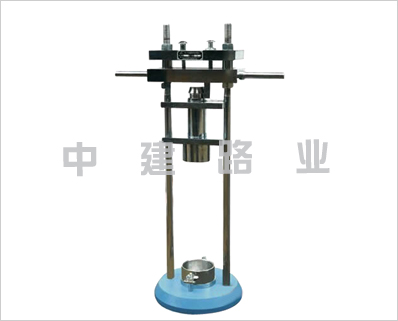

石料沖擊試驗儀

一、JCJ-II型石料沖擊試驗儀適用范圍：
集料沖擊值試驗儀用于測定路面用粗集料，如碎石、礫石等的沖擊值試驗，用于確定集料抵抗瞬間沖擊或撞擊阻力的能力。
二、集料沖擊值試驗儀主要結構：
機器主要由下列部件組成：釋放按鈕、調整按鈕、手把、掛鉤、擊錘、立柱、沖擊杯、底座。
三、JCJ-II型石料沖擊試驗儀技術參數：
1、量筒：內徑76mm；內高51mm；壁厚3mm。
2、沖擊杯：內徑102mm；內高50mm的圓形鋼筒，內側表面經剛化處理。
3、搗實棒：鋼棒直徑10mm；長23mm；一端為半球面。
4、沖擊錘重：14.0~13.5Kg；下部圓柱直徑100mm；長50mm；底部邊緣作成1.5mm倒角,表面淬火。
5、沖擊錘落高：380±5mm。
四、JCJ-II型石料沖擊試驗儀試驗方法：
參照《公路工程集料試驗規程》進行。
1、備料：篩取通過15mm篩孔保留在10mm篩上的集料1Kg，風干革命或加熱烘干，烘干時溫度不超過100℃，時間不超過4小時。
2、盛料：用鏟將集實的三分之一從容器頂不超過50mm處裝入量筒，用搗實棒圓形端將集料搗實25次，每次搗實應從量筒頂不超過50處自由落下，落點尖在集實表面均勻分布。用同樣方法，并重復兩次，以便疚入另外二個三分之一集料。三次盛料完成后，用搗實棒在容器頂滾動的辦法，除去多作的集料，對阻礙棒滾動的集料用手除去并用外加集料填滿任何明顯的孔隙。
3、稱量：將量筒中盛滿的集料倒于天平中稱取質量（質量m，準備至0.1g），*次試驗用同樣質量。
4、倒料：將量筒中集料倒入機器底座上的金屬杯中，并用搗實棒在它上面單獨搗實25次，以便壓實。
5、錘擊：讓錘從380±5mm處自由落下錘擊集料，并連續錘擊達15次。每次錘擊間隔不少于1秒。*錘擊后，對所要求落高不再調整。
6、篩分和稱量：將杯中擊碎的石料倒至清潔的托盤上，并用橡膠錘錘擊金屬杯外面，用硬毛刷刷內表面，直至集料細顆粒全部落在托盤上為止。
將擊碎集料倒入2.5mm篩上進行篩分，直至在1分鐘內沒有進一步明顯增量為止。
將通過2.5mm篩孔的石屑和保留在2.5mm篩孔的石屑置于天平上稱量，*到01g，分別以m1（篩下）和m2（篩上）表示。若m1+m2大于m+1g時，則其結果無效。
7、復試：用同*次相同的質量的另一樣品，重復整個程序進行試驗。
五、JCJ-II型石料沖擊試驗儀使用方法：
1、將沖擊值試驗機置于試驗室地面上，下面放置鑄鐵或厚木板。
2、提起擊錘（6），使擊錘掛鉤與上掛鉤（4）接合掛牢。
3、將集料倒入試驗機底座上的沖擊杯中（8），按試驗方法操作。
4、按動釋放按鈕（2）此時上掛鉤（4）和擊錘掛鉤（5）脫鉤，錘自行脫落。
六、集料沖擊值試驗儀維修保養：
1、每次試驗結束后將儀器擦拭干凈，運動部位加潤滑油保養。
2、使用時不要隨便觸動釋放開關，以免發生意外。
3、不使用時將擊錘放置于儀器底部，防止閑置時意外事故發生。
七、JCJ-II型石料沖擊試驗儀裝箱單：
1、主機：1臺
2、量筒：1只
3、搗實棒：1根
4、沖擊杯：1只
5、說明書：1份
6、合格證：1份
