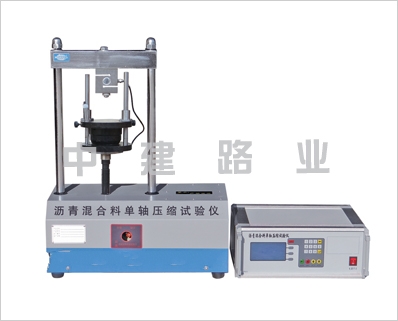

瀝青混合料單軸壓縮試驗儀

SYD-0713型瀝青混合料單軸壓縮試驗儀適用范圍
本方法適用于測定熱拌瀝青混合料的抗壓回彈模量的抗壓強度。按照《公路瀝青路面設計規范》（JTJ014）確定瀝青混合料結構層的設計參數時英按本方法執行。如無特殊規定，用于計算彎沉的抗壓回彈模量的標準試驗溫度為20℃，用于驗算彎拉應力的抗壓回彈模量的標準試驗溫度為15℃。加載速率為2mm/min。
本方法適用于直徑100mm±2.0mm,高100mm±2.0mm的瀝青混合料圓柱體試件。
SYD-0713型瀝青混合料單軸壓縮試驗儀技術指標：
1、上升速率：（50±5）mm/min
2、壓頭直徑：（102±0.2）mm
3、*大壓力：50KN精度1％
4、流值范圍：0－15.00mm精度±0.1mm
5、環境溫度：≤30℃。
6、相對濕度：≤85%。
7、整機功耗：≤700W。
8、外型尺寸：650x480x900mm
9、儀器凈重：100kg
10、電源電壓：220v
SYD-0713型瀝青混合料單軸壓縮試驗儀主要特點：
1、設有過載保護，下降過位保護。
2、操作簡便，測試數據準確，性能穩定可靠。
3、儀器自動試驗，顯示并打印試驗壓力及對應的流值，繪制試件受力變形的坐標曲線圖。
4、可存儲15組試件的試驗結果。
5、大型液晶屏顯示。
6、流值檢測有單路與雙路兩種。
7、試驗由儀器或計算機自動控制，試件受壓變形過程數據及曲線由計算機自動存盤并顯示，可通過打印機打印輸出，彩色噴墨打印機。
8、機器配有USB接口。
9、可選配串口，上位機軟件可以進行分析處理。
（圓柱體法）
SYD-0713型瀝青混合料單軸壓縮試驗儀儀具與材料
*材料試驗機，其它可施加荷載并測試變形的路面材料試驗設備也可使用，但均須滿足下列條件：
*大荷載應滿足不超過其量程的80%，且不小于量程的20%的要求，宜采用100kN，分度值100N。具有球形支座，壓頭可以活動與試件緊密接觸。
具有環境保溫箱，控溫準確度0.5℃。當缺乏環境保溫箱時，試驗室應設置空調，控溫準確度1.0℃。
能符合加載速率保持2mm/min的要求。試驗機宜有伺服系統，在加載過程中速度基本不變。當采用馬歇爾試驗儀手動控制時，應事先校正手搖速率，以達到2mm/min加載速率的要求。
變形量測裝置
抗壓試驗加載用上下壓板，下壓板下有帶球面的底座。壓板直徑120mm，在直徑102mm處有一淺的放置試件的圓周刻印。下壓板直徑線兩側有立柱頂桿，上壓板直徑線兩側裝有千分表架，表架中心與頂桿中心位置一致。當使用機具有自動測定試件垂直變形或自動測記試件的壓力與變形曲線功能時，可以直接使用，不必另外配備變形量測裝置。
千分表（1/1000mm）,2只。
恒溫水槽：用于試件保溫，溫度能滿足試驗溫度要求，控溫*度±0.5℃。恒溫水槽的液體應能不斷循環回流。深度應大于試件高度50mm。
臺秤或天平：感量不大于0.5g。
溫度計：分度為0.5℃。
