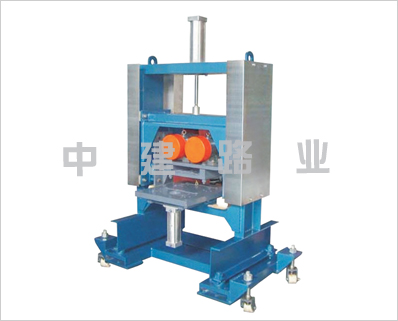

瀝青震動壓實成型機

SYD-0704型瀝青震動壓實成型機是依照《公路瀝青路面設計規范JTGD50-2006》，采用高頻振動技術、電器控制技術、機械精加工技術開發的，主要用于瀝青混合料振動壓實成型，結構型式參照美國進口的振動壓實儀。
(靜壓法)
SYD-0704型瀝青震動壓實成型機適用范圍
本方法規定用靜壓法制作瀝青混合料試件的方法，以供在試驗室進行瀝青混合料物理力學性質試驗。
凡采用靜壓法制作的試件，有條件時均可用振動壓實或搓揉成型設備代替，成型試件以密度達到馬歇爾標準擊實試件密度100±1℅控制。
瀝青混合料試件制作時的試件尺寸應符合試件直徑不小于公稱*大集料粒徑的4倍，試件厚度不小于公稱*大集料粒徑的1~1.5倍的規定，其礦料規格及試件數量應符合本規程T0702的規定。
SYD-0704型瀝青震動壓實成型機儀具與材料
壓力機或帶壓力表的千斤頂：不小于300KN。
試驗室用瀝青混合料拌和機：能保住拌合溫度并充分拌合均勻，可控制拌合時間，拌和機的容量為10L（小型）或30L（大型）。
脫模器：電動或手動，可無破損地推出圓柱體試件，備有要求尺寸的推出環。
各種試模：包括壓頭，每種至少3組，由高碳鋼或工具鋼制成，試模尺寸應保證成型后符合要求試件尺寸的規定。
抗壓試驗圓柱體試模：采用φ100mm×100mm的試件尺寸時，試模內徑與試件直徑相同，試模高180mm，上下壓頭直徑100mm，上壓頭高50mm，下壓頭高90mm。
三軸試驗圓柱體試模：采用φ100mm×200mm的試件尺寸時，內徑與試件直徑相同，試模高300mm，上下壓頭直徑100mm，上壓頭高50mm，下壓頭高90mm，試模也可由一個分成兩半的內套和一個圓柱形外套組成。
烘箱：大、中型各一臺，裝有溫度調節器。
臺秤、天平或電子稱：稱量5kg以上的感量不大于1g；稱量5kg以下時，用于稱量礦料的感量不大于0.5g，用于稱量瀝青的感量不大于0.1g。
瀝青運動粘度測定設備：毛細管粘度計或賽波特粘度計。
插刀或大螺絲刀。
墊塊。
溫度計：分度為1℃。宜采用有金屬插桿的熱電偶瀝青溫度計，金屬插桿的長度應不小于300mm，量程0℃~300℃，數字顯示或度盤指針的分度0.1℃，且有留置讀數功能。
其它：電爐或煤氣爐、瀝青熔化鍋、拌和鏟、標準篩、濾紙（或普通紙）、膠布、卡尺、秒表、粉筆、棉紗等。
SYD-0704型瀝青震動壓實成型機技術指標：
1、振動頻率：0～50Hz（可調）
2、振動力：0～1000Kg（可調）
3、靜壓力：0～1500Kg（可調）
4、振動時間：0～10分鐘（可調）
5、適用試模：標配：300×300×50（100）mm、Φ150×150mm。
或其它（可選配或訂制）
6、電源：380V、1.5KW
7、外形尺寸（長×寬×高）：1150×760×1700mm
8、重量：500Kg
