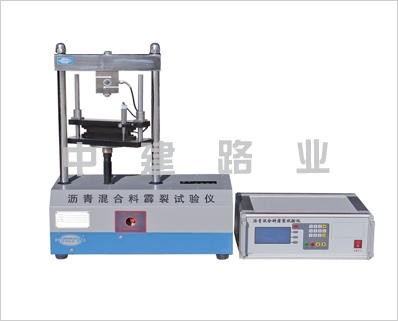

瀝青混合料霹裂試驗儀

SYD-0716型瀝青混合料霹裂試驗儀適用范圍
本方法適用于測定瀝青混合料在規定溫度和加載速率時劈裂破壞或處于彈性階段的力學性質，亦可供瀝青路面結構設計選擇瀝青混合料力學設計參數及評價瀝青混合料低溫抗裂性能時使用。試驗溫度與加載速率可由當?shù)貧夂驐l件根據試驗目的或有關規定選用，但試驗溫度不得高于30℃，如無特殊規定，宜采用試驗溫度15℃±0.5℃,加載速率為50mm/min。當用于評價瀝青混合料低溫抗裂性能時，宜采用試驗溫度-10℃±0.5℃及加載速率1mm/min。
本方法測定時采用瀝青混合料的泊松比μ值如表1所示，其它試驗溫度的μ值由內插法決定。本方法也可由試驗實測的垂直變形及水平變形計算實際的μ值，但計算的μ值須在0.2~0.5范圍內。
試驗溫度（℃）≤1015202530
泊松比μ值0.250.300.350.400.45
本方法采用的圓柱體試件應符合下列要求：
*大粒徑不超過26.5mm（圓孔篩30mm）時，用馬歇爾標準擊實法成型的直徑為φ101.6mm±0.25mm試件，高為63.5mm±1.3mm。
從輪碾機成型的板塊試件或道路現場鉆取直徑φ100mm±2mm或φ150mm±2.5mm，高為40mm±5mm的圓柱體試件。
SYD-0716型瀝青混合料霹裂試驗儀儀具與材料
試驗機：能保持規定加載速率的材料試驗機，也可采用馬歇爾試驗儀。試驗機負荷應滿足*大測定荷載不超過其量程的80%且不小于其量程的20%的要求，宜采用40kN或60kN傳感器，讀數*度為10N。
恒溫水箱：能保持溫度為—18℃，當缺乏專用的恒溫冰箱時，可采用家用電冰箱的冷凍室代替，控溫準確度為2℃。
恒溫水槽：用于試件保溫，溫度范圍能滿足試驗要求，控溫準確度為0.5℃。
壓條：上下各一根，試件直徑100mm時，壓條寬度為12.7mm，內側曲率半徑50.8mm，壓條兩端均應磨圓。
劈裂試驗夾具：下壓條固定在夾具上，壓條可上下自由活動。
其它：塑料袋、卡尺、天平、記錄紙、膠皮手套等。
SYD-0716型瀝青混合料霹裂試驗儀技術指標：
1、上升速率：（50±5）mm/min
2、壓條直徑：（101.6±0.2）mm
（152.4±0.2）mm
3、*大壓力：50KN精度1％
4、位移測量范圍：0-15mm分辨率：0.01mm精度±0.1mm
5、外形尺寸:650x480x900mm
6、環境溫度：≤30℃。?
7、相對濕度：≤85%。
8、整機功耗：750W。
9、儀器凈重：100kg
10、電源電壓：220v
SYD-0716型瀝青混合料霹裂試驗儀主要特點：
1、設有過載保護，下降過位保護。
2、操作簡便，測試數據準確，性能穩定可靠。
3、儀器自動試驗，顯示并打印，繪制試件受力變形的坐標曲線圖。
4、可存儲15組試件的試驗結果。
5、大型液晶屏顯示曲線和穩定度及流值。
6、流值檢測有單路與雙路兩種。
7、試驗由儀器或計算機自動控制，試件受壓變形過程數據及曲線由計算機自動存盤并顯示，可通過打印機打印輸出。
8、*的自動分析軟件，按照《瀝青混合料配合比設計方法》繪制出各種曲線，自動給出較好瀝青用量，可通過打印機輸出。
9、帶有上位機軟化可以通過強大的實驗軟件進行分析處理。
