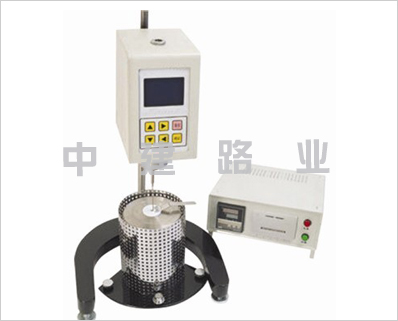

瀝青布氏旋轉粘度試驗儀

NDJ-1C型瀝青布氏旋轉粘度試驗儀主要用于按布洛克菲爾德粘度計旋轉法測定道路瀝青在45℃以上200℃以下溫度范圍內的表觀粘度。根據粘～溫曲線還可用來確定瀝青混合料的施工溫度。
主要技術參數:
1、測量范圍：100mPa～200000mPa；
2、轉子規格：21、27、28、29號四種轉子；
3、轉子轉速：5、10、20、50r/min四檔；
4、測量誤差：±1%(FS)；
5、測量方式：手動、自動；
6、控溫范圍：室溫～200℃；
7、控溫精度：±0.1℃；
8、盛樣筒容積：20ml；
9、工作電源：AC220V±10%，50Hz；
10、環境溫度：5℃～35℃；
11、環境相對濕度：不大于80%；
12、外形尺寸：400X400X300mm
13、重量：25KG。
NDJ-1C型瀝青布氏旋轉粘度試驗儀主要特點：
1、測量方法簡單可靠
2、可直接測量*粘度
3、可繪制粘溫曲線，給出推薦的拌和及壓實溫度范圍
NDJ-1C型瀝青布氏旋轉粘度試驗儀適用范圍
本方法適用于布洛克菲爾德粘度計（Brookfield,簡稱布氏粘度計）旋轉法測定道路瀝青在45℃以上溫度范圍內的表觀粘度，以帕斯卡秒（Pa•s）計。
由本方法測定的不同溫度的粘度曲線，用于確定各種瀝青混合料的施工溫度。
NDJ-1C型瀝青布氏旋轉粘度試驗儀儀具與材料
布洛克菲爾德粘度計，由下列部分組成：
適用于不同粘度范圍的標準高溫粘度測量系統，如LV、RV、HA或HB型系列等，其量程應滿足被測改性瀝青粘度的要求。
不同型號的轉子。
自動溫度控溫系統，包括恒溫控制器、盛樣筒、溫度傳感器等。
數據采集和顯示系統，繪圖記錄設備等。
烘箱：標稱溫度范圍300℃，控溫的準確度為1℃。
標準溫度計，分度為0.1℃。
秒表。
NDJ-1C型瀝青布氏旋轉粘度試驗儀操作方法
1、根據待測樣品的黏度范圍選擇轉筒。附：每個轉筒的因子與測量范圍。因子0.10.20.40.5范圍1～10mpa2～20mpa4～40mpa5～50mpa
2、零點校正：打開電源開關在電動機空載旋轉情況下，將本機左端的調零螺絲輕輕旋入此時指針應指在零點。測試時的零點校正應在空載下反復三次，確認零位無誤才算調零結束。
3、將u形彈簧的兩端伸至轉筒內，使掛鉤露在筒外。
4、將被測液體小心倒入測試容器，直至液面達到錐形面下部邊緣，將轉筒插入液體直到完全浸沒為止。
5、將測試容器安放在儀器托架上，并將轉筒掛鉤懸掛于儀器左旋滾花螺目的掛鉤上。
6、開動電機，此時可得測試器在托架上前后左右輕微移動，使轉筒對準中心（此時應沒有振動的聲音）。
7、當指針穩定后即可讀數，如果讀數小于10格，應調換大一號的轉筒。
8、連續測定2次，每次測定值與平均值之差不得超過平均值的±3%，否則應作第三次測定。
9、測定完畢，取下測試容器，清洗轉筒與測試容器，并放回原處。
10、將調零螺絲退出，關掉電源，并填寫“儀器使用記錄”。
NDJ-1C型瀝青布氏旋轉粘度試驗儀注意事項
1、電源線須先插入儀器后，按通電源，嚴格按照操作步驟進行使用。
2、儀器內零件不得隨意拆動，游絲嚴禁拆裝。
3、使用前及使用后，都應將轉筒及測定器內壁洗凈擦干，以保證儀器測量的精度。
4、儀器存放處應經常保持干燥。
