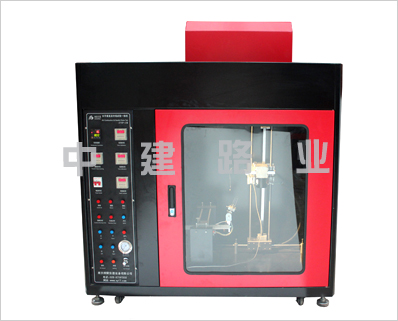

ZYSP-2針焰及水平垂直試驗一體機

一、ZYSP-2針焰及水平垂直試驗一體機產品介紹

ZYSP-2型水平垂直及針焰燃燒一體機，是根據標準GB-T2408-2008中針對水平垂直燃燒試驗的規定與GB5169.5-2008及GB4706.1-2005中關于針焰燃燒試驗的規定而研制的，完全滿足標準及相關UL、IEC標準的新型綜合設備，是目前市場上一款中和了兩類不同試驗方法的*性儀器。除設備本身大功能的*性外，該款儀器自動點火、自動計時；同時水平和垂直燃燒式樣夾由電機控制，可以自動上下左右移動，不需要人工手撥；以上功能都是別的廠家同類產品不具備的。

二、ZYSP-2針焰及水平垂直試驗一體機技術參數

針焰部分

1.針狀燃燒器：內孔Φ0.5mm±0.1mm，外徑≤Φ0.9mm，長≥35mm，

2.燃燒器施焰角度：0-45°(任意調節)

3.施燃時間：0-999.9s±0.1s任意可調(火焰自動進退，無需動手操作)

4.持燃時間：0-999.9s±0.1s，自動記錄，手動暫停

5.火焰高度：12mm±1mm(帶高度測量尺)

6.針頭高度：大于35mm（內徑ф0.5，外徑ф0.9）

7.施燃氣體：95%丁烷氣(可采用瓶裝液化石油氣)

8.氣量大小可調（流量計）

9.溫度測試范圍：0~1000℃

10.火焰溫度要求：從100℃±2℃升到700℃±3℃的時間在23.5秒±1秒之內

11.測溫熱電偶：Φ0.5mm進口鎧裝（K型）熱電偶

12.傳熱銅塊：Ф4.0x6.0mm

13.試驗背景：黑背景

14.試驗過程：試驗程序自動控制，獨立抽風

ZYSP-2針焰及水平垂直試驗一體機水平垂直試驗部分

1.環境溫度：室溫～40℃；相對濕度：≤75％；

2.供電電壓和功率：220V±10％50HZ功率150W

3.本生燈自動點火時間：任意設定

4.本生燈內徑9.5mm±0.5mm

5.氣源：液化石油氣（仲裁時加工業甲烷氣）；

6.工作電源：220VAC50HZ

7.計時范圍：0~999s記時精度：10s±0.2s　30s±0.2s；

8.施焰時間：0～999.9S（可調）

9.余焰時間：0～999.9S（可調）

10.余灼時間：0～999.9S（可調）

11.燃燒角度：0°、20°、45°可選擇

12.火焰高度：20mm~175mm可調

13.火焰溫度：（100-1000）℃可調

14.氣體流量：氣體流量105ml/min-1000ml/min可調

15.燃燒燈：燈管內徑9.5±0.3mm,長度：100mm±10mm

16.時間裝置：能*到0．5S

17.位置調節：樣品夾支架可上下、左右調節，燃燒座可前后調節，調節行程均大

三、ZYSP-2針焰及水平垂直試驗一體機設計標準：

水平垂直燃燒試驗部分設計國標：GB-T2408-2008《塑料燃燒性能的測試-水平法和垂直法》

水平垂直燃燒試驗部分適用標準：UL94-2006、GB-T5455、GB-T13488、GB-T5169IEC60695-11-3、IEC60695-11-4、IEC60950-1、IEC695-2

針焰試驗部分設備國標：GB5169.5-2008電工電子產品著火危險試驗第5部分：試驗火焰針焰試驗方法裝置、確認試驗

GB4706.1-2005家用和類似用途電器的*通用要求

外形尺寸：長*款*高1300*650*1200（mm）
