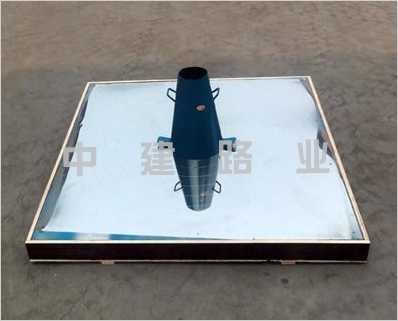

自密實混凝土坍落擴展度測定儀

LY-KZD型自密實混凝土坍落擴展度測定儀執行標準《自密實混凝土應用技術規程》JGJ/T283-2012
本方法用于測量新拌自密實混凝土的填充性能。
LY-KZD型自密實混凝土坍落擴展度測定儀應符合下列要求：
1混凝土坍落度筒應符合現行行業標準《混凝土坍落度儀》JG3021相關規定。
2底板應為硬質不吸水的光滑正方形平板，邊長為1000mm，*大撓度不超過3mm。在平板表面標出坍落度筒的中心位置和直徑分別為500mm、600mm、700mm、800mm及900mm的同心圓，
3鏟子、抹刀、鋼尺(精度1mm)、秒表、盛料容器等輔助工具。
LY-KZD型自密實混凝土坍落擴展度測定儀試驗步驟應符合下列規定：
1潤濕底板和坍落度筒，在坍落度筒內壁和底板上應無明水；底板應放置在堅實的水平面上，并把筒放在底板中心，然后用腳踩住兩邊的腳踏板，坍落度筒在裝料時應保持在固定的位置。
2在新拌混凝土試樣不產生離析的狀態下，將其填入坍落度筒內，利用盛料容器使內盛的混凝土拌合物均勻流出，不分層一次填充至滿，自開始入料至填充結束應在1.5min內完成，且不施以任何搗實或振動。
3用刮刀刮除坍落度筒中已填充混凝土頂部的余料，使其與坍落度筒的上緣齊平后，隨即將坍落度筒沿鉛直方向勻速地向上提起30cm的高度，提起時間宜控制在3s左右。待混凝土的停止流動后，測量展開圓形的*大直徑，以及與*大直徑呈垂直方向的直徑，測定直徑時量測一次即可。自坍落度筒提起至測量拌合物擴展直徑結束應控制在40s內完成。
4測定擴展度達500mm的時間T50時，應自坍落度筒提起時開始，至擴展開的混凝土外緣初觸平板上所繪直徑500mm的圓周為止，以秒表測定時間，*至0.1s。
混凝土的擴展度為混凝土拌合物坍落擴展終止后擴展面相互垂直的兩個直徑的平均值，應*至5mm。
1、觀察*終坍落后的混凝土狀況，如發現粗骨料在中央堆積或*終擴展后的混凝土邊緣有較多水泥漿析出，表示此混凝土拌合物抗離析性不好，應予記錄。
