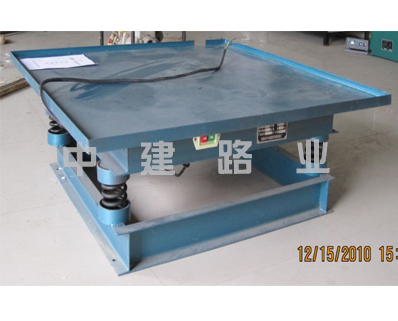

混凝土振動臺

1m混凝土振動臺適用于試驗室，現場工地作試件成型和預制構件震實各種板柱、梁等混凝土構件振實成型。適用于建筑企業、預制構件廠、商品混凝土、建筑工程質量檢測單位及科研院校試驗室。
主要規格
臺面尺寸：500*500mm型；800*800mm型；1000*1000mm型
1m混凝土振動臺技術指標
震動臺頻率：2860次/分
振幅：0.3-0.6mm
電機功率：1.5千瓦　380V1千瓦380V0.75千瓦380V
1m混凝土振動臺工作原理
混凝土振動臺主要由臺底架、振動器彈簧等部件組成，臺面與底架均用鋼板和型鋼焊接而成，振動臺是用電動機加一對相同的偏心輪組成。并通過一對吊架聯軸器安裝在臺面(反面)中心位置，起著振實過程中平穩、垂直方向的作用。
振動臺符合GB/T13309,IEC68-2-6(FC)等標準。
1m混凝土振動臺調試與安裝方法
1吊運：
臺面與底架兩側面有四只Φ40孔，為起吊孔，整機運輸時，采用底架兩側面四只起吊孔，作為整機運輸用。在拆卸臺面時，采用臺面兩側面四只起吊孔，應先將起重設備裝置鉤套入孔內，將臺面提高約5cm，使活動臺面與底架下的定位銷脫離后，方可吊運臺面。
2安裝：
振動臺在安裝前應先將安裝水泥基礎上按“地腳螺栓位置尺寸圖”位置澆埋妥四只M16地腳螺栓。水泥基礎上平面須校水平。然后填入消振橡膠墊層，在安裝底架擰緊固定螺栓時要找正底架水平。在安裝活動臺面前，將硬性橡膠填入底架上部，臺面與底架安裝入座后，發現臺面四角不平，可在未壓緊的橡膠墊層處再墊入薄橡皮至臺面四周均勻壓緊為止
1m混凝土振動臺使用說明
1、振動臺安裝前，應先打好基礎，打基礎時上平面要按水平找并按底梁螺栓孔埋好固定螺栓，然后安裝，安裝時固定螺栓須擰緊。
2、振動臺安裝完畢試車前，先開車3—5分鐘后停車，對所有緊固螺栓進行檢查，若松動須擰緊后方可使用。
3、振動臺布振實過程中，混凝土制品應牢固的緊固在振動臺面上，所需振實的制品放置要與臺面對稱，使負荷平衡，振實制品的緊固裝置用戶可根據自己的需求自行設計配制。
4、振動器軸承應經常檢查，并定期拆洗，更換潤滑油，使軸承保持良好的潤滑，延長振動器的使用壽命。
5、振動臺應有可靠的接地線，確保*。
1m混凝土振動臺操作規程
1、振動臺使用前需試車，先開車空載3～5min，停車擰緊全部緊固零件，反復2～3次，才能正式投入運轉使用。
2、振動臺在生產使用中，混凝土試件的試模須牢固地緊固在工作臺上，試模的放置須與臺面的中心線相對稱，使負載平衡。
3、振動電機應有良好的可靠的地線。
4、振動臺在生產過程中如發現噪音不正常，應立即停止使用，拔去電源全面檢查緊固零件是否松動，必要時要檢查振動電機內偏心塊是否松動或零件損壞，擰緊松動零件，調換損壞零件。
5、使用完畢后，關掉電源，將振動臺面清洗干凈。
1m混凝土振動臺使用注意事項：
振動臺安裝前，應先打好基礎，打基礎時上平面要按水平找并按底梁螺栓孔埋好固定螺栓，然后安裝，安裝時固定螺栓須擰緊。
振動臺安裝完畢試車前，先開車3—5分鐘后停車，對所有緊固螺栓進行檢查，若松動須擰緊后方可使用。
振動臺布振實過程中，混凝土制品應牢固的緊固在振動臺面上，所需振實的制品放置要與臺面對稱，使負荷平衡，振實制品的緊固裝置用戶可根據自己的需求自行設計配制。
振動器軸承應經常檢查，并定期拆洗，更換潤滑油，使軸承保持良好的潤滑，延長振動器的使用壽命。
振動臺應有可靠的接地線，確保*。
