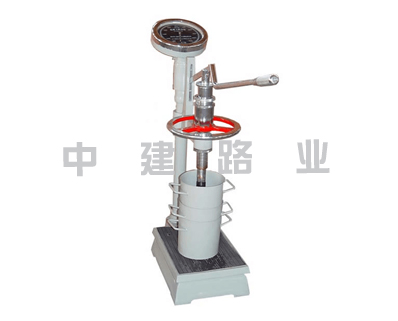

混凝土貫入阻力儀

HG-80型混凝土貫入阻力儀主要用于利用貫入阻力法測定混凝土凝結時間。外型設計輕巧美觀。采用杠桿原理，將測針力直接由儀表讀數，使試驗方便而又準確，適用于各類水泥、外加劑以及不同混凝土配合比，不同氣溫環境下的混凝土拌合物，凝結時間的試驗。
HG-80型混凝土貫入阻力儀技術參數
1、試料模：上口徑：φ160mm下口徑：φ150mm深度：150mm
2、*大貫入力：1000N
3、貫入深度：25mm
4、貫入針截面積：100mm2；50mm2；20mm2
5、*小分度值：5N示值誤差：±10N
*大測力：1000N
刻度盤精度：5N
測針圓面積：100mm2、50mm2、20mm2
HG-80型混凝土貫入阻力儀操作規程
1、將儀器安放在水平的平臺上。
2、接上電源，按數顯器面板上的“電源”鍵，數顯窗即顯示數碼。請通電10分鐘后，使數顯值自動趨于“0”。
3、選裝上合適的貫入針。350N對應初凝貫入阻力（即2~3.5Mpa,此時用100mm2貫入針）；1000N對應中間貫入阻力（即3.5~20Mpa,此時用50mm2貫入針）；560N對應終凝貫入阻力（即20~28Mpa,此時用20mm2貫入針）。
4、料模中裝滿待測試的砼試料，抹平后放于儀器底板上。
5、調整貫入深度。
混凝土貫入阻力儀一種方法是：先量出貫入針下端面與試料上平面的距離X（注意：X不得大于5mm，否則需適當下調貫入針），再將儀器頂部的定長螺母下平面與“蓋”的上平面距離調整到25+Xmm，然后再擰緊螺蓋，以鎖住25+X長度。
另一種方法是：壓下手柄使貫入針下端面與試料上平面保持平齊，然后調整儀器上部的定長螺母，使之下平面與“蓋”的上平面距離調到25mm并鎖住這一長度，再松開手柄。
以上兩種方法的實際貫入深度均為25mm。
6、測試。先按數顯面板上的清零鍵清除傳感器的初值，即清零。再按測試鍵進入工作測試狀態，同時數顯板上*個燈（測試燈）亮,握住手柄向下轉動，使貫入針接觸試料至貫入到*深位置（25mm）的過程控制在10秒鐘左右。此時數顯出現峰值,同時數顯板上*個燈（峰值燈）亮,讀出數顯器的顯示值，做好紀錄，一次測試完成。
初凝時，使用1cm2貫入針，計算公式為：P=N÷100（MPa）；
終凝時，使用0.2cm2貫入針，計算公式為：P=5N÷100（MPa）。
HG-80型混凝土貫入阻力儀試驗步驟
1、混凝土放于儀器底盤上，松開調節螺套，選裝上合適的貫入針。
2、旋動調節螺塞使壓力表指針對準刻度零線。
3、將動作鈕子開關置于調整位置，將正反轉鈕子開關置于正轉位置，按工作按鈕后試料容器在2秒后。開始上升，待停止以后，即可調整。調整時擰松調節螺套將貫入針調至剛好接觸試料面，擰緊調節螺套固定貫入針。再按動動工作按鈕，10秒鐘以后試料容器升高25mm，即貫入到*深位置，讀取壓力表貫入阻力并記錄，試料容器停留4秒鐘以后，開始下降，7秒鐘后恢復原位。自動停機，一次測試完成。
4、作*次貫入測試時須變換貫入位置，推動手柄使其旋轉一定角度，當貫入點在外圈時，變化測點只需推動手柄一次；當貫入點在內圈時，變化它則需推動手柄二次。
5、在測試過程中，應經常注意壓力表指針起始是否在零位，如不在零位應調零。
6、在不需調整貫入針高低時，可將動作紐子開關置于自動位置，這樣在以后的測試中只要按啟動按紐一次，即自動作一次測試循環。
7、每個試樣作貫入阻力試驗應不少于六次，*后一次的單位面積貫入阻力應不少于28MPa。
8使用一段時間后，旋動調節螺塞至極限位置不能使壓力表指針調到零線，此時須添加油液。
HG-80型混凝土貫入阻力儀注意事項
1、使用本產品前，請仔細閱讀說明書，并妥善保管好說明書。
2、不要使用本產品以外的附件和配件，以免引起火災和人身傷害。
3、請勿讓兒童、老年人及智障人士接觸、使用此產品。
4、刀片裝置很鋒利，在操作和清洗過程中請注意*。
