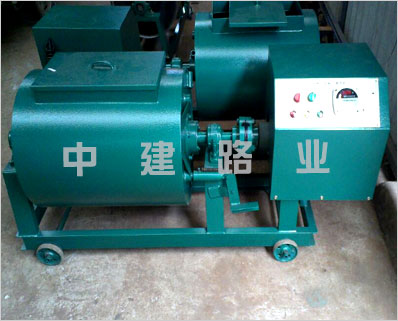

單臥軸強制式混凝土攪拌機

一、單臥軸強制式混凝土攪拌機用途與特點

單臥軸強制式混凝土攪拌機適用于建筑科研單位和建筑公司及大專院校、質檢部門，作墻體粉面材料及砌墻漿強度實驗用攪拌機械。也可用于生產人工大理石廠家面料及其他粉末狀攪拌工作。

單臥軸強制式混凝土攪拌機操作方便，攪拌效率高，殘余量小，清洗方便，是比較理想的實驗室用砂漿攪拌設備。

二、單臥軸強制式混凝土攪拌機主要技術參數

進料容量：33升、66升、110升、160升

出料容量：30升、60升、100升、150升

攪拌均勻時間≤45秒

攪拌機轉速：48轉／分

電動機功率：1.5KW-4KW千瓦

電源電壓：380伏50HZ

三、單臥軸強制式混凝土攪拌機結構與工作原理

本機由機架、攪拌裝置、傳動系統、限位裝置及電氣控制系統組成。

機架是整個設備的支撐部分，由槽鋼焊接而成，攪拌裝置由攪拌筒、攪拌軸、攪拌鏟片所構成，攪拌鏟片固定在攪拌臂上，并且與攪拌軸組成一體，形成兩組螺旋方向相反，但導致及螺旋升角相同的螺旋帶狀攪拌鏟，攪拌鏟與攪拌筒內壁間隙可微量調整。

傳動機構是由減速電機和聯軸器組成，筒體限位裝置是由鎖定銷及定位孔所組成，電氣控制系統具有啟動、電動、停止、定時的功能。

單臥軸強制式混凝土攪拌機工作原理，減速電動機通過聯軸器使攪拌軸沿一個方向旋轉，攪拌軸上的正反兩組鏟片攪拌物料，由于螺旋升角的作用，鏟片工作時使桶內的物料由一側推向量一側，又由量一側推回原處的循環動作，使物料得到充分的攪拌，從而獲得較理想的攪拌效果。

卸料時須停機，打開鎖定鎖，使筒體旋轉一定角度，在限位，按點動按鈕，實現拌合物排除筒外。

四、安裝

機器拆箱后應檢查減速電機、料筒、軸承座等在運輸中有無損壞，緊固件有無松動，若有松動應擰緊，支撐地基為平整的混凝土地面，攪拌機搬運時應用繩索系在機架上，不可套系在攪拌軸上，攪拌機底座下面安裝有腳輪，可任意移動。

五、操作程序

啟動前先檢查旋轉部分與料筒是否有刮碰現象，如有刮碰現象應及時調整。

1、清理料筒內的雜物。

2、啟動應將筒體限位方能啟動。

3、攪拌軸旋轉方向應按筒體端面標記所示。

4、裝入的混凝土物料須清楚金屬和其他雜物。

5、根據攪拌時間調整攪拌器的定時，注意須在斷電的情況下調整。

6、按啟動按鈕，主軸便帶動攪拌鏟運轉。

7、達到調定時間后自動停機。

8、卸料時應先停機，打開鎖定銷，搬動手柄使料筒旋轉到一定位置，在使鎖緊銷定位旋轉主軸。

9、使拌合料排出筒外。

10、拌合料排凈后手動使筒體復位，將攪拌筒用鎖定銷定位。

11、清洗料筒可將水倒入料筒內使主軸旋轉進行沖洗，也可用干砂清洗。

六、保養與維修

1、根據使用情況對軸承部件定期潤滑，減速箱參照其他產品使用說明書。

2、定期檢查機器的密封情況，發現有漏漿處應及時檢查封墊的質量。

3、經常檢查鏟片的緊固情況，如有松動應及時擰緊。

4、經常檢查電器控制系統是否接觸良好和干燥。

5、攪拌機經長期使用后，鏟片與攪拌筒會有磨損，根據磨損情況進行調整或更換。

6、在攪拌過程中切勿將手和搗棒插入筒內避免發生危險。

七、電器操作

控制器電路數字顯示，先將控制器上的輸入電源接好，待電源燈亮，此時控制器處在待命狀態，數字顯示“0:00”然后開始設定攪拌時間，撥碼盤上，右面*位“十”號，按一次增加一秒。“一”號按一次減少一秒時間，一旦設定完畢在運行中就不能隨意改變，要改變就設定時間。

注意：當數碼盤上沒有選預置時間“0:00時”就是按啟動按鈕，機器也是不工作的。預置時間到自動切斷輸出電源，下班后機器須拉掉電源閘。
