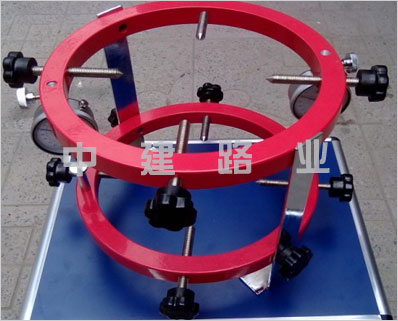

混凝土彈性模量測定儀

TM-II型混凝土彈性模量測定儀系屬機械接觸式位移計，主要用來測量混凝土試件受壓（或受拉）時某些機械力學性能，從而獲取試件的某些機構力學性能的指標?？膳浜细鞣N試驗機來測定材料的位移或者應變，并通過換算可求得材料的彈性模量。本儀器整機具有重量輕、讀數清晰、結構緊湊，耐腐蝕等特點，是混凝土材料試驗中的一種機械測試儀器。因此，廣泛應用于各工業系統、各科研、工程、大專院校等單位的位移或者應變的測量分析及控制。

TM-II型混凝土彈性模量測定儀原理和構造

該儀器主要由左主體、左連接板、右主體、右連接桿、右標桿、上刀口、活動下刀口及夾緊架等組成、并配用兩只千分表或兩只百分表（特制）如圖：從圖中可以看出，當測定儀上下刀口緊卡在試件上時，在試件受力所產生的軸向位移，使活動下刀口繞中點轉動，量表反映出軸向位移數值來。

TM-II型混凝土彈性模量測定儀技術指標：

1、加持試件尺寸（mm）

100×100，,15×125,150×150

2、標距尺寸范圍：70-160mm

3、配用量表測量范圍：

千分表量程：0-1mm或0-3mm，分度值0.001mm

4、配用量表的精度等級：1級。

TM-II型混凝土彈性模量測定儀使用方法

1、根據試件尺寸，應先調整好兩刀口距離。

如150×150試件按圖所示。

如100×100試件應先將左端緊固螺母擰緊，把左主體與2只25mm限位套調換位置，然后再把緊固螺母擰緊。

如125×125試件應先將左端緊固螺母擰松，把左主體放在兩只限位套之間，再把緊固螺母擰緊。

2、在左右主體上裝上標桿，并擰緊止緊螺絲釘。

3、調整上刀口位置，使上下刀口間距離等于所需標距值。

4、松開緊表螺釘，在產品合格證中左右表編號分別裝在左右主體上，再調整量表位置，使下刀口底面與底板上螺釘接觸，*與量表測量平面接觸，測壓縮變形可將量表壓縮，使起始位置在接近量表*大量程，如測拉伸變形，使量表起始位置在0.1mm左右，然后緊固螺釘固定好量表。需注意緊固量表時要保證量表測桿能上下運動自如，不被卡住。

5、雙手捏住右連接板和固定板兩端均勻的壓縮彈簧使兩刀口距增大，這時將儀器加持在試件所需位置上，如嫌夾緊力不夠，可調整簧帽。

6、測壓縮變形時，儀器在夾持試件后，將定位螺釘下旋離開下刀口底面1mm（做完實驗后再復位，使下刀口底面成水平位置）。

測拉伸變形時則不需要將定位螺釘下旋，仍保持與下刀口底面（水平位置）接觸。

7為增強上刀口夾緊力，需在標桿上調整夾緊架，其位置應盡量靠近上刀口處，夾緊力也可以通過簧帽調整，做完實驗后先卸下夾緊架。

8、試件在標距范圍內的壓縮量取兩表數值的平均值進行計算。

TM-II型混凝土彈性模量測定儀保養及注意要點

1、須小心輕拿輕放。

2、試件如需做破壞實驗時，須將儀器按使用方法（五）卸下。

3、主體中的活動下刀口是由兩椎體支撐，出廠時已調整好，不得隨便調整。

4、使用時被測試件的變形量不得超過量表的*大量程，以免損壞量表。

5、量表測頭，上下刀口要保持清潔，用后擦凈，涂油放入盒內。
