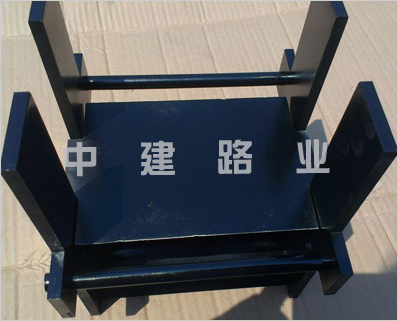

混凝土抗劈裂夾具

混凝土抗劈裂夾具用途：
用于測定混凝土的劈裂抗拉強度。
混凝土抗劈裂夾具技術參數：
支架*大墊塊
75mmX20mm
外形尺寸（長×寬×高）
250mm×210mm×220mm
試件尺寸
滿足邊長為100mm，150mm的立方體試件
混凝土抗劈裂夾具使用方法
1、試件采用邊長為150mm的立方體標準試件，每組3個試件。
2、試驗機與試件之間采用鋼制弧形墊條。在鋼制墊條與試件之間應墊以木質三合板墊板，木質三合板墊板的要求：寬15—20mm，厚3—4mm。兩種墊條（板）的長度均應不小于試件的邊長，木質墊板不得重復使用。
3、混凝土抗劈裂夾具試驗步驟
（1）檢查試件外觀，并測量尺寸。
（2）在成型時的頂面和底面劃出劈裂面的位置。
（3）安放試件、弧形鋼制墊條及木質墊板。試件的軸心應對準試驗機下壓板的中心，墊條應垂直于試件成型時的頂面。
（4）加載：當試件的抗壓強度低于30Mpa時，加載速度取0.02—0.05MPa/s,當試件的抗壓強度等于或高于30MPa時，應取0.05—0.08MPa/s。當試件臨近破壞、變形迅速增長時，應停止調整試驗機油門，直至試件破壞。記錄*大荷載，*至0.01MPa。
