數字焊縫超聲波探傷儀

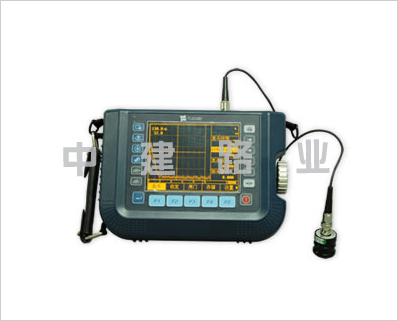

TUD280型數字焊縫超聲波探傷儀產品概述
TUD280超聲波探傷儀是一款全新設計的、具有多處創新點的全數字化超聲波探傷儀，檢測速度快、精度高、波形穩定。等效采樣頻率高達320MHz，微小缺陷的檢出率高；超聲回波信號分析采用DSP處理技術，目標缺陷信號識別快，探傷波形顯示采樣平滑濾波技術，更適合粗晶金屬等強背景噪聲材料的檢測。關鍵性能指標與*同類產品相近或超出。
TUD280型數字焊縫超聲波探傷儀功能特點
峰值記憶功能
快速旋鈕調節，操作便捷
A、B型顯示方式
缺陷當量計算
自動增益調節
具有回波包絡顯示功能
探頭自動校準功能
具有防水功能
EL高亮度圖形點陣顯示屏，無視角限制，不受溫度陽光影響
更高的儲存容量，存儲1000幅A掃描圖形及參數和100,000個厚度值
多達10個獨立探傷通道
具有獨立的雙閘門設置和報警功能
大容量鋰離子電池，無記憶性，連續工作時間可達8小時
探頭角度和Ｋ值兩種輸入方式
可直接驅動C65/C66打印機
能夠跟PC機通訊，有功能強大的Windows數據處理軟件
重復發射率高達1KHZ
超高樣速率，射頻波形細節盡現
TUD280型數字焊縫超聲波探傷儀技術參數
測量范圍2.5mm～9000mm（鋼縱波）
工作頻率0MHz～15MHz，連續可調
增益調節110dB（0.2、0.5、1、2、6、12步距調節，0.0時鎖定）
垂直線性≤3%
動態范圍≥34dB
水平線性≤0.2%
波形顯示正半波、負半波、全波和射頻
探傷靈敏度余量≥60dB(2.5MHz￠20/Z20-2)
脈沖移位－20μs～＋3400μs
探頭延遲0μs～99.99μs，分辨率0.0125μs
掃描分辨率0.1mm（2.5mm～99.9mm）；1mm（100mm～9000mm）
聲速1000m/s～9999m/s
輸出阻尼50，150，400
外型尺寸243×173×85（mm）
重量1500g(含電池)
TUD280型數字焊縫超聲波探傷儀基本配置
主機、3A/9V電源適配器、探頭連接電纜、直探頭2.5MHz20、斜探頭5MHz8×9K2、耦合劑、背帶
可選附件
串行通訊電纜、PC端通訊軟件、試塊、探頭
