手持式超聲波探傷儀

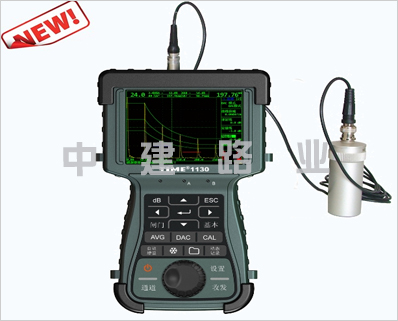

TIME1130型手持式超聲波探傷儀產品概述：

TIME1130數字超聲波探傷儀匯集26年超聲儀器設計、制造經驗而研制的更新換代產品，能夠快速、無損傷、*地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位及對缺陷的定量和定性，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域。

TIME1130型手持式超聲波探傷儀相關標準和行業標準：

本儀器涉及到的超聲波探傷標準和行業標準有：
-GB/T12604.1-2005無損檢測術語超聲檢測
-JB/T10061-1999A型脈沖反射式超聲探傷儀通用技術條件
-JJG746-2004超聲探傷儀檢定規程
-GB/T11345-1989鋼焊縫手工超聲波探傷方法和探傷結果分級
-JB/T4730.3-2005承壓設備無損檢測第3部分：超聲檢測
-JG/T203-2007鋼結構超聲波探傷及質量分級法，代替JG/T3034-1996
-SY/T4109-2005石油天然氣鋼制管道無損檢測，代替SY/T0443-1998，SY/T0444-1998，SY/T4056-1993，SY/T4065-1993

TIME1130型手持式超聲波探傷儀功能特點:

-*新開發的、采用國內業界*的可調方波激勵技術，內置帶有可調節選項的高性能“方波脈沖發生器”，實現與探頭的較好匹配，對檢測高衰減材料或厚工件具有較強的穿透力和信噪比；而對檢測薄工件和復合材料又有高的分辨率。
-*的電路設計，采用12bits80MHz采樣片，配合5.7"TFT（640x480）高分辨率彩色液晶顯示屏，確保能快速、準確地對缺陷的回波信號進行顯示和分析，對各種弱小信號的變化和細節都能及時響應，回波信號的實時性和真實性得到有效的保證，對缺陷性質的分析和判斷極為有利。

-支持動態錄像功能，可記錄4個動態記錄文件，每個文件可以以16幀/秒的速度記錄2分鐘實時波形。可外接U盤存貯到4個文件，每個文件半個小時，通道保存、通道存儲菜單化操作，大大方便數據的分析存儲。

-支持灰度B掃功能，可顯示截面灰度B掃描，一個屏幕顯示豐富信息量，可用于簡單TOFD應用。

-豐富的波形凍結功能，波形凍結功能包括峰值顯示、波形比較、波形包絡等功能，還具有定時釋放能力，大大方便用戶操作。
-機器嚴格符合歐標En12668-1的標準要求。
-內置國內主要4個探傷標準，可直接通過選取標準、試塊、探傷等級自動設置DAC曲線的三線偏移量，內帶“美國鋼結構焊接規范焊縫分級AWSD1.1”評定標準，使檢測更加得心應手，方便現場使用。

TIME1130型手持式超聲波探傷儀探傷功能
波峰記憶：實時檢索缺陷*高波，標定缺陷*大值
實用AVG：實用AVG曲線、自動換算缺陷φ值(X>3N，N為近場距離)
動態記錄：檢測實時動態記錄波形，存儲、回放
缺陷定位：實顯水平值P、深度值D、聲程值S
缺陷定量：實顯SL定量值（DAC曲線實時定量）
缺陷定性：通過包絡波形，人工經驗判斷
曲面修正：曲面工件探傷，修正曲率換算
灰度B掃描：實時掃查，描述缺陷橫切面

TIME1130型手持式超聲波探傷儀技術參數：
