手持式光潔度檢測儀

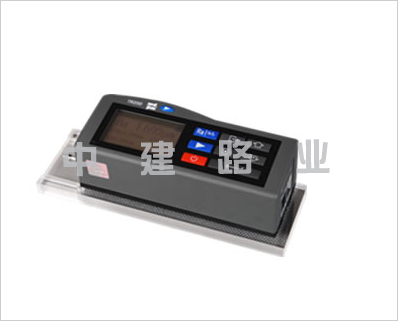

TIME3200型手持式光潔度檢測儀產品概述
該儀器適用于生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算機相應的參數，在液晶顯示器上清晰地顯示全部測量結果及圖形,并可在打印機上輸出，亦可與PC機進行通訊。
TIME3200型手持式光潔度檢測儀功能特點
高精度電感傳感器
可測量顯示13個粗糙度參數
采用DSP(數字信號處理器)進行數據處理和控制，速度快，功耗低
機電一體化設計，體積小，重量輕，使用方便
高品質鋰離子充電電池，容量高，無記憶效應，連續工作時間大于20小時
連接時代TA系列打印機，可以打印測量參數及輪廓
標準RS232接口，可與PC機通訊
可選配曲面?zhèn)鞲衅鳒y量曲面，小孔傳感器測量內孔孔壁，溝槽/深槽傳感器測量溝槽底部或臺階的粗糙度
TIME3200型手持式光潔度檢測儀菜單操作方式
具有圖形顯示功能
傳感器觸針位置指示
帶存儲功能的自動關機
多語言工作方式選擇
TIME3200型手持式光潔度檢測儀技術參數
測量參數Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、R3z、RSk、RS、RSm、Rmr
測量范圍Ra:0.025-12.5μm
顯示范圍Ra、Rq：0.005-16μm，Rz、Ry、Rt、Rp、Rv、Rmax、R3z：0.02-160μm，RS、RSm：1mm，Rmr：0-*（%Rt），Rsk：0-*
量程范圍±20μm、±40μm、±80μm
*高顯示分辨率0.001μm
濾波方式RC、PC-RC、GAUSS、D-P
取樣長度0.25mm、0.8mm、2.5mm、自動
評定長度1L-5L（可選），L為取樣長度
測量行程長度3L-7L（可選）
*大驅動行程長度17.5mm/0.71inch
*小驅動行程長度1.3mm/0.052inch
示值誤差≤±10％
示值變動性≤6％
針尖角度90°
顯示方式128×64點陣液晶（帶背光）
工作環境溫度：0ºC-40ºC，相對濕度：＜90%
重量440g
外型尺寸140×52×48mm
TIME3200型手持式光潔度檢測儀基本配置
主機、TS100標準傳感器、電源適配器、多刻線樣板、傳感器護套、支架
TIME3200型手持式光潔度檢測儀可選附件
TS110曲面?zhèn)鞲衅鳌S120小孔傳感器、TS130溝槽傳感器、TS131深槽傳感器、TA610測量平臺、TA620測量平臺、TA630微調平臺、TA631微調平臺、TA230微型打印機、側向轉接桿、接長桿、V型塊、連接體部件、驅動器連接軸、PC軟件
