鋼筋殘余變形測試儀

一、CBC4320型鋼筋殘余變形測試儀主要指標
1、滿足標準：JGJ107-2010《鋼筋機械連接技術規程》（2010.10.01實施）
2、標定儀器：GWB-200B高精度引伸計標定器（量程0～25mm，分辨率0.0002mm）鋼鐵研究總院制造
3、測量鋼筋直徑：φ5～φ40
4、測量分辨值：0.001
5、精度等級：1級
6、數顯表顯示含義：
均值：表示PV1和PV2兩路的平均值
PV1：表示*路引伸計變形測量值
PV2：表示*路引伸計變形測量值
二、CBC4320型鋼筋殘余變形測試儀主要特點

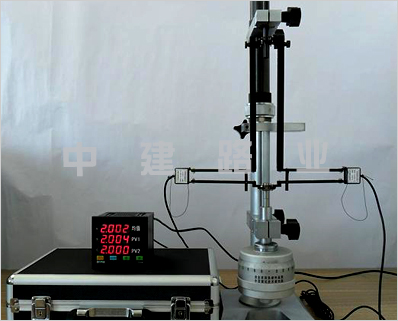

1、鋼筋機械連接殘余變形測試儀由兩只高精度可變標距引伸計，靈敏度保持一致，組成雙側引伸計，直接測量試樣的兩側平均變形量，測量結果準確；
2、兩只引伸計測量標距可調，范圍50～260mm，量程5mm或10mm；
3、四位三排兩輸入高精度數顯表，電路部分采用24位A/D高精度IC芯片設計，實時顯示兩只引伸計的真實變形量，數值穩定可靠；
4、數顯表設置簡單，帶有密碼鎖設定功能，避免誤操作改動設定值；
5、雙側引伸計和鋼筋之間采用彈性連接（例如：彈簧和皮筋套），試樣夾持方便，使用壽命長；
6、本儀器由*人員根據實際情況精心設計，結構合理，非常適合于建筑質檢部門檢測使用。
三、CBC4320型鋼筋殘余變形測試儀主要配置
1、可變標距引伸計兩只；
2、高精度數顯表一臺；
3、常用工具附件一套；
4、使用說明書一份；
5、儀器包裝箱一個（340×230×110mm）。
四、CBC4320型鋼筋殘余變形測試儀有關說明
1、標準JGJ107-2010《鋼筋機械連接技術規程》規定，通過圓柱套筒機械連接的兩根鋼筋，在單向拉伸試驗中，接頭的變形性能等級是一級時要求：殘余變形u0≤0.10mm（鋼筋直徑d≤Φ32mm）和u0≤0.14mm（鋼筋直徑d＞Φ32mm）。實際工作中測量到的殘余變形一般在0.030mm至0.080mm之間。殘余變形量很小。
2、鋼筋殘余變形測試儀只有采用雙側引伸計測量得到的數據才是*準確的；
3、雙側引伸計和鋼筋之間只有采用彈性連接（例如：彈簧和皮筋套），這樣測量得到的數據才是*可靠的。多次實驗證明：采用機械式剛性連接雖然連接方便，但是測量的數據誤差大，大于1%，重復性差，數據不可靠，不能通過計量檢定。
