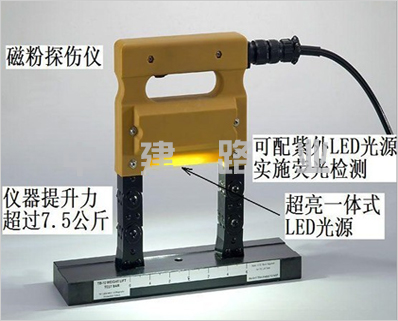

磁軛式磁粉探傷儀

leeb-610型磁軛式磁粉探傷儀是小型便攜式無損檢測的專用儀器，是采用磁場磁化工件的原理設計而成的小型無損檢測儀器，具有對被探工件的裂紋顯示清晰，性能可靠穩定和操作方便等諸多特點。
此儀器利用直接纏繞于探頭上的線圈，產生感應磁場，磁化工件。本設備具有體積小、重量輕、提升力大和活動關節可調等特點，適用平面焊縫、角焊縫、鋼管、壓力容器、管道、軸及形狀復雜的零件的探傷
leeb-610型磁軛式磁粉探傷儀功能與特點
適用行業產品：油田、造船、汽車、煤礦、機械、橋梁、化工、鐵路、標準件、飛機制造、內燃機配件等。
適用缺陷：可以檢測因鍛壓、淬火、焊接、疲勞等引起的表面和近表面的缺陷。
隨機帶有LED照明燈，極大方便客戶的使用。
交流供電電源為220V交流電直接接入，無需其它儀器配套，操作方便。
亮度大、壽命長、更換方便，是便攜式磁粉探傷儀的一次技術革新。
leeb-610型磁軛式磁粉探傷儀技術參數
輸入電壓～220V±10%，50-60HZ
工作電流交流2A
探頭極距20-200mm
提升力交流（平面）7.5Kg
靈敏度A型試片顯示清晰
電源電纜5.5米
工作溫度-10-50°C
工作周期2分鐘開-2分鐘關
LED照明燈3W
儀器重量2.9Kg
外形尺寸190×248×56mm
leeb-610型磁軛式磁粉探傷儀標準配置
磁軛式磁粉探傷儀1臺
輸入電源線1根
磁膏1盒
電筆1支
使用說明書1份
產品合格證1份
產品保修卡1份
leeb-610型磁軛式磁粉探傷儀工作原理
附件電源電纜是一根三芯電纜，一端通過圓形航空插頭插入探頭，另一端與交流～220V插座相連。配套探頭采用高強度絕緣材料制成，檢驗合格后用環氧樹脂膠連成一體，達到既密封絕緣，又不易損壞，操作舒適；探頭上有活動關節，可供用戶在特定的工件上使用；也可使用平面磁軛的兩邊，具體是看所磁化的工件形狀。
附件鋰電池接入到儀器的航空插頭上，把交直流轉換開關選為“O”，就可以開始直流探傷的操作。
leeb-610型磁軛式磁粉探傷儀注意事項
1、儀器在使用時，應避免空載工作，防止產生不必要的溫升或損壞。
2、使用探頭時，端面與被檢測工件要保持良好地接觸，再按下手把上的充磁按鈕開關，此時探傷效果*好，探頭應避免碰撞，保持清潔。
3、在使用時，如果發現探頭線包有發熱情況，應適當休息后再投入使用；如果發現探頭線包發熱嚴重，應立刻停止使用，檢查故障原因，經檢修后再使用，否則會損壞探頭。
4、儀器停止使用時，應切斷配電板上的電源開關。
5、探傷結束后，在探頭的活動關節部位，應清除雜物并加注潤滑油。
6、磁懸液使用水劑時，應加入適量防銹劑。
7、不要盲目使用，不要接近高溫物體；不要在雨中工作，噴灑磁懸液切勿噴到開關、插頭座上。
8、如LED照明燈損壞，可以聯系廠家維修；用戶也可以從廠家購買LED燈，自行安裝。
leeb-610型磁軛式磁粉探傷儀操作步驟
1、工件表面預處理
清除工件表面的污物，如油污、鐵銹、涂料層、毛刺及灰塵、氧化皮和金屬屑等。
2、磁化與磁粉介質的施加
磁化時，磁頭須與工件表面緊密接觸，一邊通電，一邊噴灑磁粉，干法檢測須在工件表面和磁粉完全干燥的條件下進行，否則表面會粘附磁粉，使襯底變差影響缺陷觀察。干法檢測在整個磁化過程中要一直保持通電磁化，只有觀察磁痕結束后才能撤除磁化磁場。施加磁粉時，干粉應呈均勻霧狀分布于受檢工件表面。
leeb-610型磁軛式磁粉探傷儀使用與維修
1、先將電源電纜與探頭連接旋緊，再通～220V交流電，把交直流轉換開關選為“I”，就可以開始交流探傷的操作。
2、把鋰電與與探頭連接旋緊，再把交直流轉換開關選為“O”，就可以開始直流探傷的操作。
3、根據被探工件的形狀不同，調節探頭的角度或取下活動關節。
4、使用此探傷儀之前，先將探頭與被探工件接觸好，在被探工件面上噴灑上磁粉或磁懸液，這時按下探頭手把上的充磁開關，工作呈磁化狀態，松開按鈕開關，觀察工件是否有磁痕，工件上如有裂紋，在磁化時有裂紋的地方就會聚結磁粉，就形成磁痕。
