多功能磁粉探傷儀

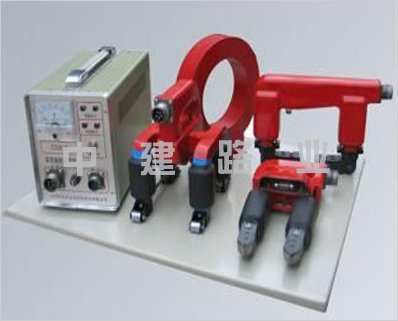

Leeb610C型多功能磁粉探傷儀概述
Leeb610C型電磁軛、馬蹄式、磁環探傷儀，是利用磁軛對鐵磁性被探傷工件進行交流磁化的磁粉探傷儀，它能對各種零件進行磁化探傷，包括對大型零部件進行局部磁化探傷，能用作外加法磁力探傷和剩磁法磁力探傷。
儀器利用可控硅組成無觸點開關，噪音小，壽命長。儀器體積小，重量輕，提升力大，活關節可調，特別適用于平焊縫、角焊縫、壓力容器、管道及形狀復雜零部件的探傷。儀器輸出為低電壓，對不允許高電壓進入設備內探傷的場合更為適合。
該設備有三種探頭：（隨機只配A型或D型其中一只探頭）
1、電磁軛探頭：配有活關節，可以對平面、曲面工件進行探傷。電磁軛磁極間距：0—250mm。
2、馬蹄探頭：可以對各種角焊縫，大型工件的內外角進行局部探傷。馬蹄式磁極間距：0-160mm。
3、磁環：能滿足所有能放入工件的周向裂紋的探傷，用它來檢測工件的疲勞裂痕（疲勞裂痕均垂直于軸向）極為方便，用它還可以對工件進行遠離法退磁。磁環式直徑：Φ150mm1800TA。
Leeb610C型多功能磁粉探傷儀技術指標
1.輸入電壓：AC220V±10%V
2.輸出電壓：AC36V
3.輸出電流：＞10A
4.提升力：大于5㎏
5.暫載率：50%
6.探傷靈敏度：A型1＃試片顯示清晰
7.主機外形尺寸：230×160×120mm（長×高×寬）
8.重量：5㎏
Leeb610C型多功能磁粉探傷儀結構特點
儀器采用可控硅開關，低電壓輸出*可靠，探頭采用固定式和外加可調式兩種，可調式探頭可根據不同部件形狀調節極靴間距，并有良好的接觸。
Leeb610C型多功能磁粉探傷儀操作使用
1.將電源電纜的圓形插頭插入儀器三芯電源插座，將電纜的單相插頭插入電網配電板插座，（須要有牢固的接地線）接通儀器電源開關，指示燈亮，表明電路已接通電源。
2.將電纜線兩端航空插頭分別插入儀器插座及探頭插座中。
3.使探頭和被探工件表面接觸好，按下探頭上的充磁按鈕，充磁指示燈亮，表明工件已在磁化。
4.停止使用時，關掉儀器電源開關及電網配電板上的總開關。
Leeb610C型多功能磁粉探傷儀注意事項
1.使用該儀器時，一定要將探頭和被探工件很好的接觸，才能按下沖磁按鈕，否則線圈中的電流會增大而燒壞熔斷器，甚至損壞可控硅。
2.若需要調節磁極間距時，松動可調關節上的蝶形螺母來改變磁極間距，然后將螺母旋緊才能工作。
Leeb610C型多功能磁粉探傷儀故障檢修
1.電源指示燈不亮：可能是指示燈泡壞或電源開關故障或保險絲熔斷。
2.保險絲熔斷：安裝在面板上的保險絲接在變壓器的初級，當變壓器初級有較大電流分量或初、次級短路等故障，均可引起保險絲熔斷。若檢修時無法判斷是哪一部分故障，可將兩變壓器分開，分別接上電源，再分別檢查，找出故障
3.充磁指示燈不亮：可能是指示燈泡壞，小型繼電器故障或可控硅不工作等故障。
Leeb610C型多功能磁粉探傷儀設備成套性
1.主機1臺
2.電磁軛/馬蹄式/旋轉式3只
3.電源線1根
4.電纜線1根
5.裝箱單1份
6.說明書1份
7.合格證1份
